ミッションベアリングが破損しているので、エンジンを下ろして修理します。
・
下ろしやすいよう、ヘッドカバーはスリムなヨーロッパ仕様に変更しておきます。

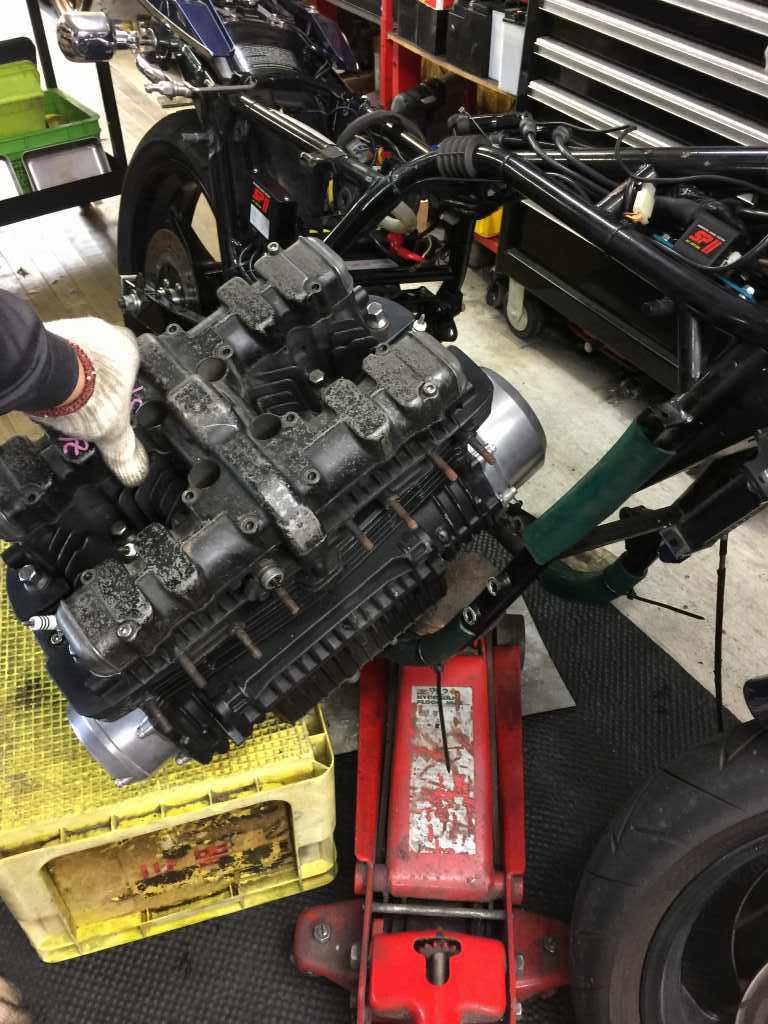

先ずは下からジャッキで持ち上げ、
オイルフィルターボルトの頭をフレームの外側へ出します。
・
フレームの右側ダウンチューブを軸にエンジンを右に傾けると、
エンジンがフレームから抜けてきます。
・
そのままゴロンと右側に倒せば、エンジンが下せます。
全て一人作業でOKです。
・
エンジンが下りました。
・
ミッションベアリングの交換のみなので、
裏返してロアクランクケースだけ分解します。
・
オイルパンを外します。だいぶスラッジが堆積しています。
特に大きな異物は見当たりません。
・
オレンジの粉は、マグネットを止めている接着剤が剥離したものです。
Mk2系エンジンではよくあることです。
・
左右のカバー類を外します。
・
ロアクランクケースを分離します。
・

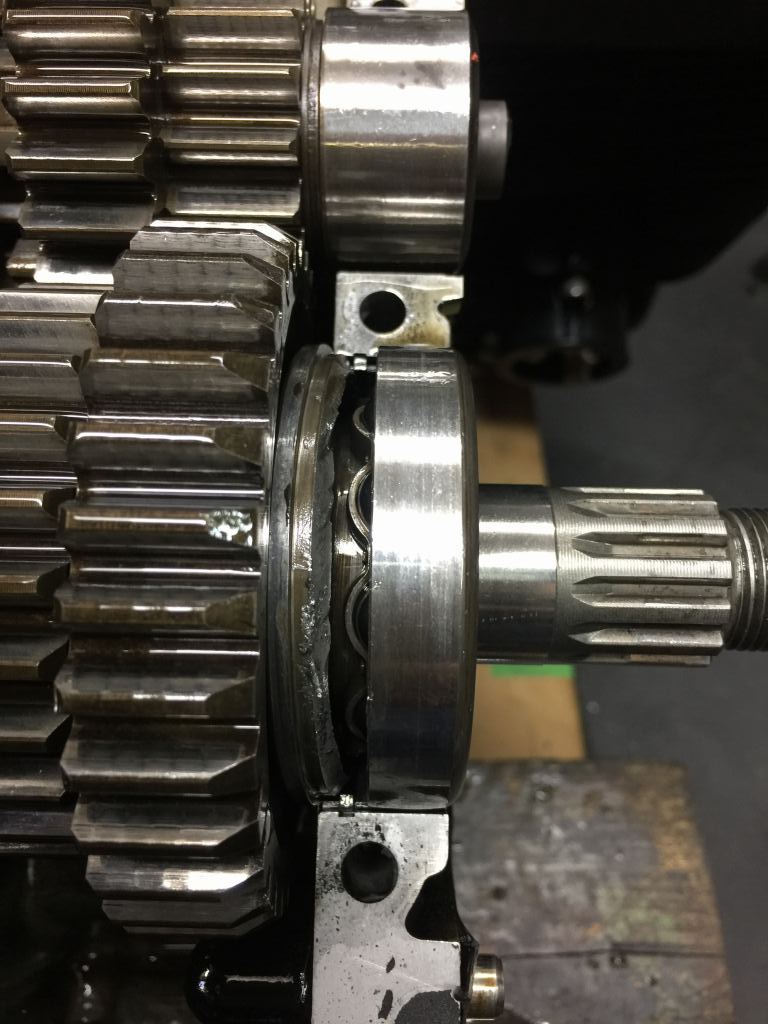

アウトプットのボールベアリングは、アウターレースが
縦に割れています。
・
アウトプット側のミッションを取り出します。
・
ボールベアリングのアウターレースは、
ポジションリングの溝に沿って割れています。
2:1位の割れ方をしているので、かろうじてシャフトは支えられていたようです。
・
取り外すとこんな感じです。
・
幸い、ケース側にはほとんどダメージはありませんでした。
・
ミッションのギヤなどにも特に異常は無いようなので、
破損したベアリングの交換のみで修復できそうです。
・
スプロケットが固定されていなかったので、
衝撃荷重でスプラインは摩耗しています。
・
摩耗痕は現在付いていたスプロケの歯幅より狭いので、
過去に別のスプロケで摩耗した痕のようです。
・
インプット側も分解して点検します。
・
過去の交換履歴が不明のため、ベアリングは全て新品交換します。
・
ベアリングを交換したら、クラッチハブを規定トルクで締め付けます。
・
インプット側のこのレースだけは生産終了なので継続使用します。
・
内部にOリングがあるので、それだけ新品交換します。
・
この穴はクラッチプッシュロッドが通る穴で、
ベアリングレースから軸心にオイルが供給され、
インプット側の各ギヤにオイルを供給する通路でもあるので、
このOリングは重要です。
・
アウトプットシャフトを組み立てます。
・
ミッションをケースにセットします。
・
クランクケースを合体します。
・

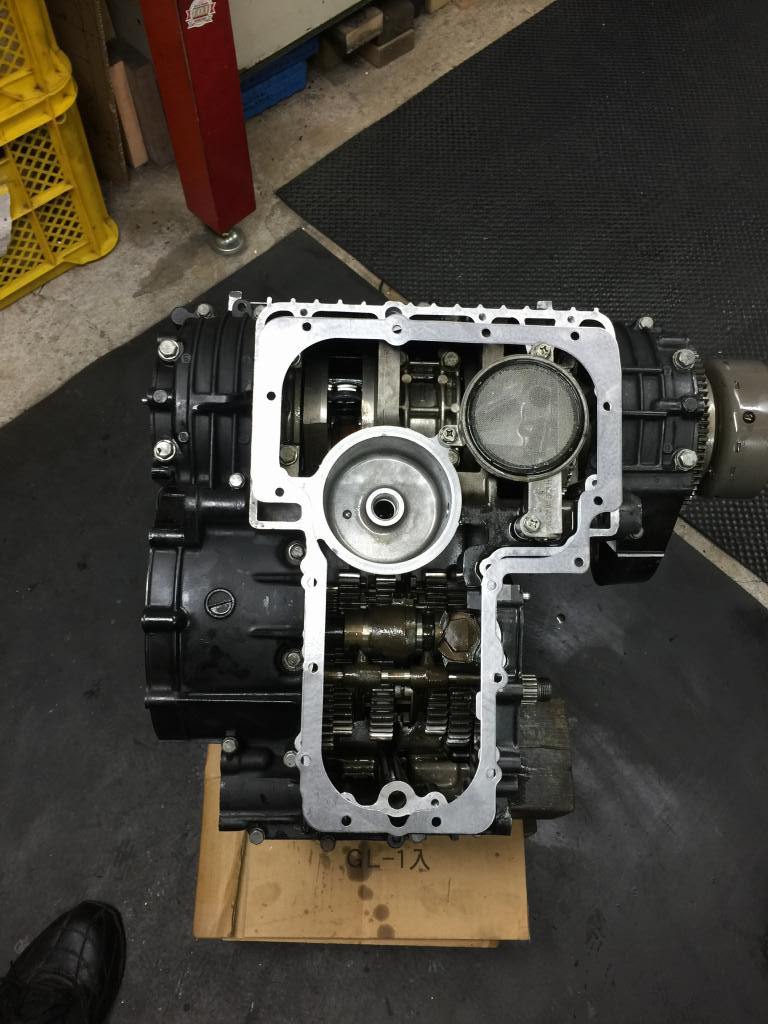

オイルポンプを取り付けます。
・
オイルパンは洗浄して取り付けます。
・
オイルフィルターのバネのところにあるはずのワッシャーが、
欠品していたので追加します。これはよく知らずに無くすことが多いので要注意。
・
オイルパンまで組み立て終了。
オイルパンのボルトは短かったので、純正の長さの物に交換しました。
・
エンジンを車載します。
・
車載完了。
・
軸のガタは無くなりました。これが正常な状態です。
・
破損したベアリングを分解してみます。
・
ボールのケージを取り外します。
・
ボールを外して分解します。
・
内輪の転動面は広範囲に剥離しています。
・
反対側はこんな感じ。
・
外輪は一見キレイに見えますが、拡大してよく見ると表面はかなり荒れています。
・
ボールも拡大してみると、細かい異物を噛んで凹みだらけです。
・
今回の破損の原因を推測してみましょう。
ベアリングメーカーのカタログに事例が載っています。
・
写真入りで、いろいろな破損例が載っています。
・
今回の事例は、こちらのフレーキングのようです。
過荷重によるものが主な原因です。
過去に、チェーンの張り過ぎなどがあったと考えられます。
・
ちなみに、このベアリングのスペックはこんな感じ。
静的耐荷重は15500N（ニュートン）、動的耐荷重は21500Nです。
ベアリングが壊れたということは、これ以上の力がかかったということになります。
チェーンの張り過ぎには注意しましょう。
