クラッチ滑りの対策用に手配した特殊サイズのワッシャーが入荷しました。
φ12.5×φ20 厚さ2ミリ です。
![イメージ 1](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1874320_69_68151869_img_0.jpg)
・
1枚ずつスプリングの奥に入れます。
![イメージ 2](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1874320_69_68151869_img_1.jpg)
・

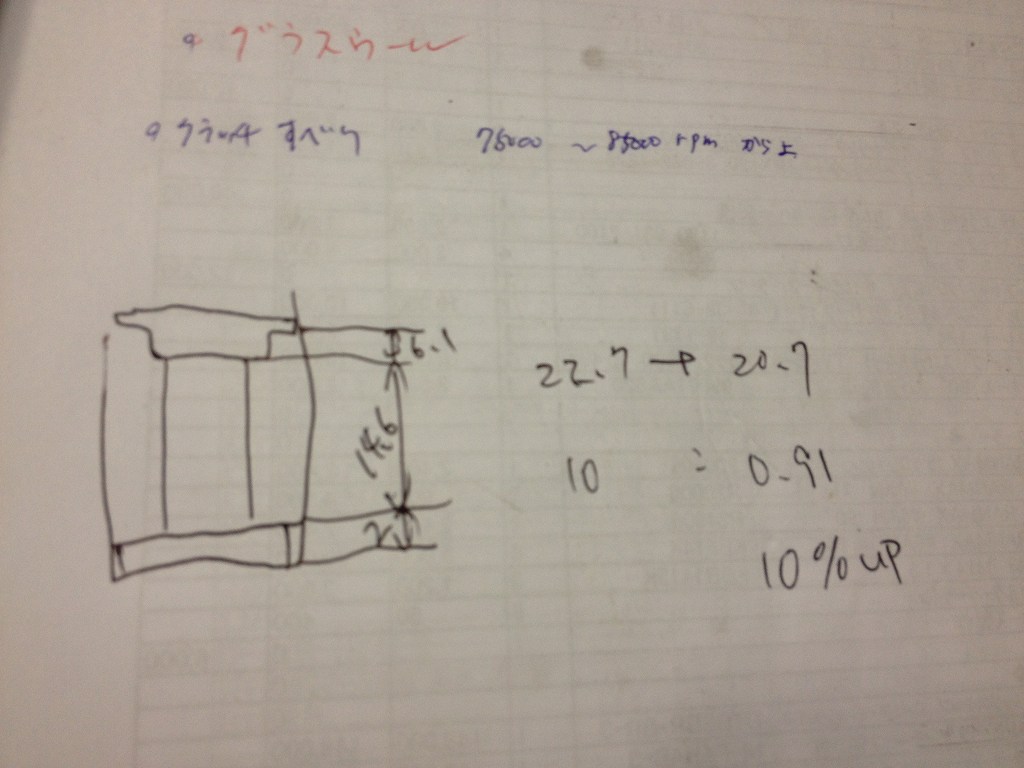

2ミリ分、スプリングが余計に圧縮されるので、約10%の荷重アップになります。
![イメージ 3](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1874320_69_68151869_img_2.jpg)
・
クラッチレバーを握って、フルストロークするか確認します。
大丈夫ですね。
・
これでどこまで改善するでしょうか。
![イメージ 4](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1874320_69_68151869_img_3.jpg)
・
次に、S1スイングアームのキャッチタンクが使えるように、
バッテリーケース下の空間を広げます。
![イメージ 5](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1874320_69_68151869_img_4.jpg)
・
バッテリーケース底面に付いているイグナイターを取り外して移設します。
![イメージ 6](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1874320_69_68151869_img_5.jpg)
・
これでホースを通すスペースができました。
![イメージ 7](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1874320_69_68151869_img_6.jpg)
・
イグナイターは、簡単なブラケットでバッテリーの前側にマウントします。
![イメージ 8](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1874320_69_68151869_img_7.jpg)
・
イグナイターへの配線は、ルートを変更しただけでそのまま接続できます。
![イメージ 9](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1874320_69_68151869_img_8.jpg)
・
ブリーザーホースの曲がり部分内部には、
つぶれ防止のステンレススプリングを入れておきます。
![イメージ 12](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1874320_69_68151869_img_11.jpg)
・
これならホースが高温になって柔らかくなってもつぶれることはありません。
![イメージ 10](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1874320_69_68151869_img_9.jpg)
![イメージ 11](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1874320_69_68151869_img_10.jpg)
