スピードメーターギヤBOXを組み込むと、
フロントホイールの回転が渋くなるとのことで、現在はカラーで仮組状態。
分解点検します。
・
レシーバーが変形しているので、単純に乗り上げしていただけと思われます。
・
レシーバーを修正して組み付けると、ホイールはスムーズに回ります。
レシーバーはまだ新品が出るので、入荷したら後日交換することにし、
先ず、ここは解決。
・
続いてリヤキャリパーです。
塗装後に組み立てたとのことですが、
ダストシールがうまく入っていないかもしれないとのこと。点検します。
・
ダストシールは1ヶ所めくれたようになっています。
・
ピストンを半分出してみると、やはり一部分を噛みこんでいたようです。
・
一旦ピストンを抜いて点検します。
シールにキズは無いので正しく組めば大丈夫。
・
組み直しました。これが正規の状態です。
・

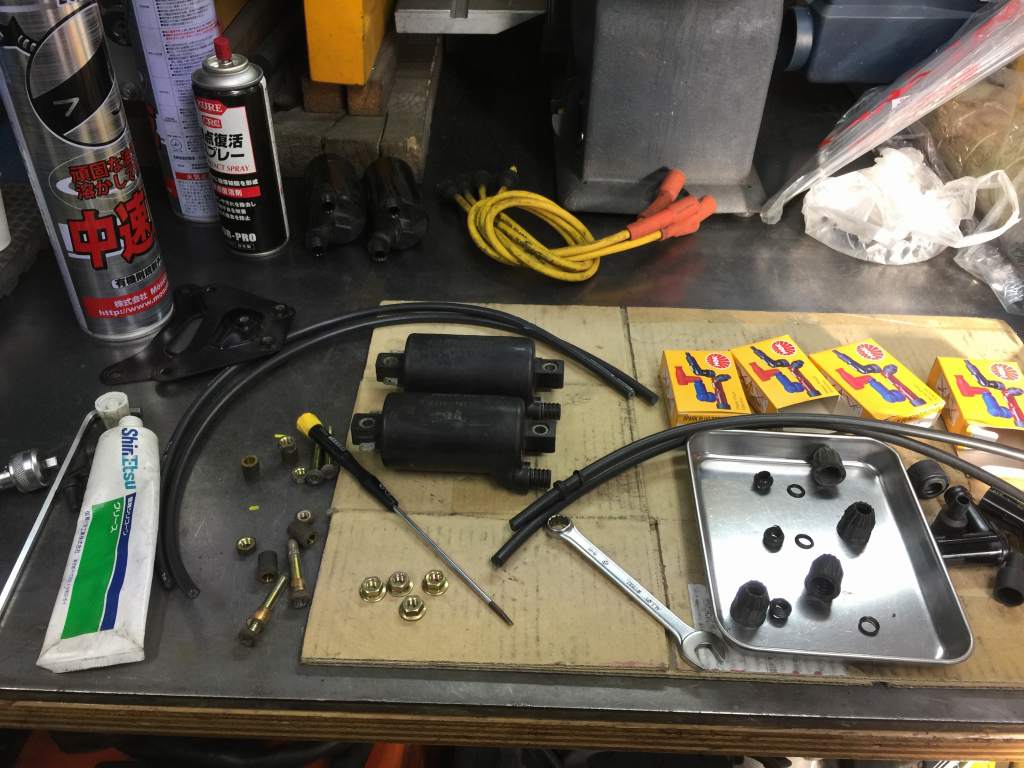

続いて、コイルとコードの組み立てです。
こちらのコイルに新しいシリコンコードとキャップを組み込みます。
・
ジョイントナットを外して、内部の構成部品を確認します。
プラスチックワッシャーとゴムのリングも全て揃っています。
・
コイルをよく見ると、クラックがはいっていました。
念のため、2個とも部品取り用のスペアと交換することに。
・
スペアのコイルを使って再度組み立てます。
・
シリコンコード取り付け終了。
・
続いて車体側の作業です。
ハーネスは載せてある新品を使いますが、
オイルクーラーを避けたレイアウトにするので少々加工します。
・
前方50センチほどの被覆を剥がしてバラします。
・
3本に分割して、それぞれテーピングします。
これでスリムでフレキシブルになるので、タンクの隙間を通しやすくなります。
・
続いて、ジェネレーター周りの配線を接続し、スプロケカバーを復元します。
・
レリーズレバーのケーブル受けの軸穴がかなり摩耗しています。
・
レリーズレバーは新品に交換します。
・
スプロケカバーを復元し、クラッチレリーズの遊びを調整します。
・
チェンジリンクの軸受はグリスアップしておきます。
・
欠品していたスラストワッシャを取り付けて、スナップリングで固定します。
・
新しいハーネスの艤装は、先ずバッテリー周辺を決めてから、
前後に這わしながら固定していきます
・
テール周りはこんな感じ。
・
フレームネック辺りはこんな感じ。
・
プラグコードは、現車合わせで長さを決めてカットし、キャップと接続します。
・
プラグコード完成。
・
タンクのダンパーは劣化しているので交換します。
・
左のハンドルスイッチは、配線が切断されているので修復します。
・
修復後はこんな感じ。
・
一通り配線が終わって動作確認したところ、スターターが回りません。
端から点検していくと、スタータースイッチの異常にたどり着きました。
・
スターターボタンの接点が焼けていたので、接点復活剤で修復します。
・
エンジンの始動以外、電装品の動作点検は終了です。
