スイングアーム加工の続きです。
トルクロッド受けとサス受けの部品を製作して取り付けます。
・
サス受けは左右に10ミリずつオフセットできるよう幅広にしています。
・
溶接終了。サス受けは、張り出しが大きいので、下側に補強を追加しています。
・
ワークスタイプのトラス補強スイングアームの加工はこれで終了です。
・
車体に仮付けして確認します。
・
リヤショックはコスパのいいYSS製をチョイス。
スプリングを外して、当時風に似合わないステッカーを剥がします。
・
ステッカーを剥がしたら、再度組み立てます。
・
リヤサスを組み付けます。
・
リヤホイールはアライメントを計測し、ホイールセンターを確認。
スイングアーム幅に合わせて左右のカラーの長さを検討します。
・
スイングアームは内幅を4ミリ拡大しているので、
左のカラーはソード付属の物より2ミリ厚を製作。
・
ホイール右側は、キャリパーのアライメントが悪いので修正し、
外側に2ミリのスペーサーを足します。
・
リヤホイールのセンターが決まりました。
・
6ミリオフセットしたチェーンライン周りも、
設計通りのクリアランスがあるか確認します。
・
リヤの車高を決めたうえで、サイドスタンドの傾きを修正します。
・
現状はノーマルのS字形状のスタンドです。
フレームに寄った設計のワークスバックステップにも干渉するので、
それも避けるように修正します。
・
サイドスタンドは曲がり部分で3分割します。
・
長さを調整し、直線的に並び替えて溶接で点付けし、
車体に仮付けして形状を確認します。
・
サイドスタンドの形が決まったところで、しっかりと溶接していきます。
・
V字に切り込んだところを溶接で盛り上げます。
・
研磨して完成です。
・
再度、取付確認します。
・
傾きはここまで修正できました。
・
チェンジペダルとの干渉もこれで大丈夫です。
・
払い出し用の突起を移設するので、取り付け位置を検討します。
・
スイングアームとサイドスタンドを塗装し、

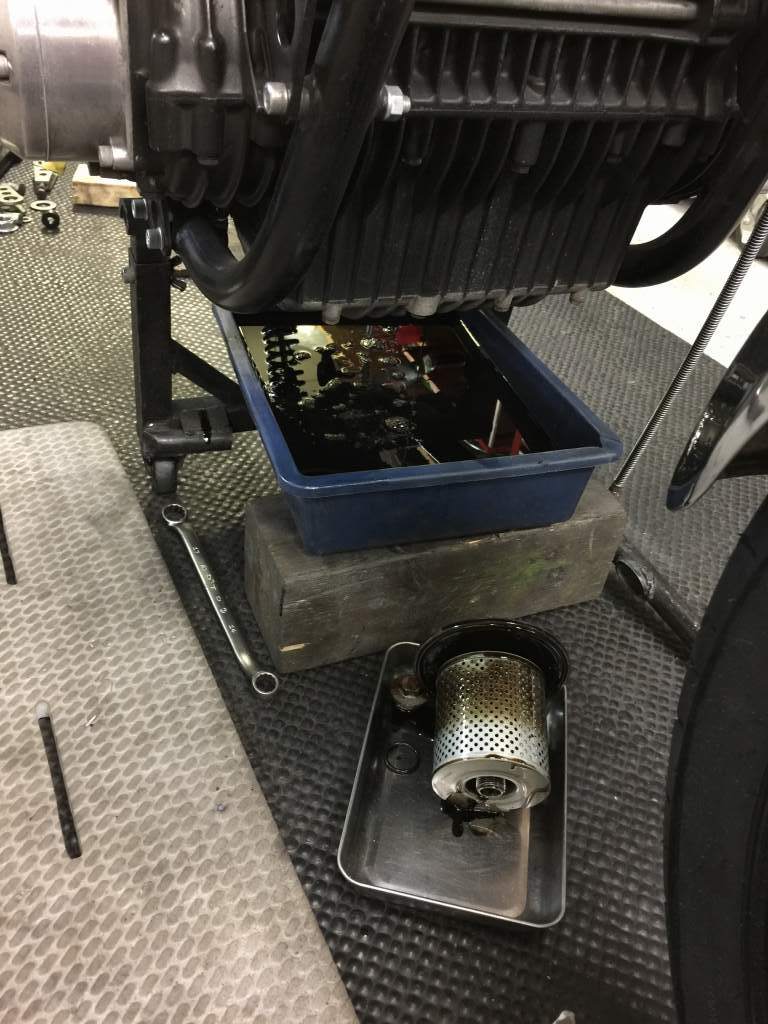

乾燥させている間にオイル交換します。
・
フィルターとスプリングの間のワッシャーが欠品しています。
・
集合管に干渉していたフィルターボルトは、フラットタイプに変更します。
・
フラットタイプは8ミリの6角レンチで脱着します。
固着すると舐めやすいので、締め付けはトルクレンチを使った方がいいでしょう。
・
スイングアームの塗装が完成しました。
将来のブレーキ改造を考慮し、今回は簡単にラッカー塗装としました。
・
サイドスタンドも塗装が完了したので取り付けます。
・
トラス補強したスイングアームも取り付けます。
・
タイヤの逃げはこんな感じ。
・
リヤキャリパー周りはこんな感じです。
