直付けワークスバックステップはフレームに近いので、
チェンジペダルとサイドスタンドが干渉します。
そこで、サイドスタンドを直線的に修正加工します。
・
先ずはノーマルサイドスタンドの曲がり部分2ヶ所を切断します。
・
斜めにカットするのは、溶接面積を増やして強度を確保するためです。
・

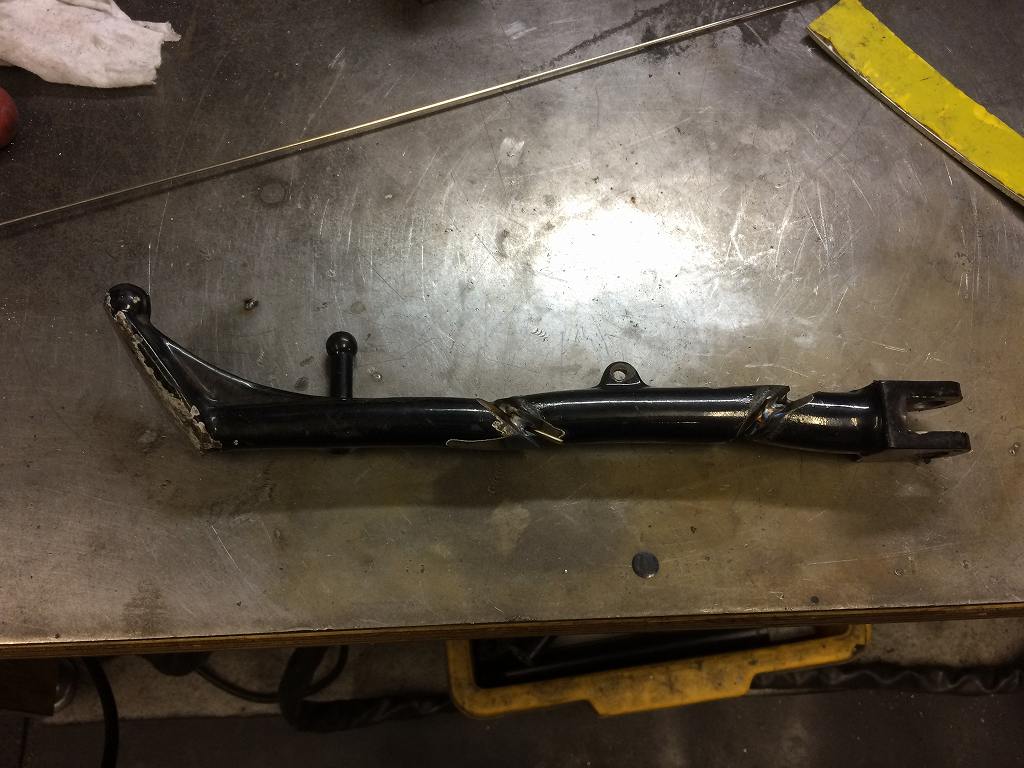

直線的に並べ直して仮付けします。
・
この時長さも微妙に調整します。
・
現車に合わせて長さと傾きを確認します。
・
溶接でしっかりと繋いでいきます。
・
断面より少し多めに盛ります。
・
滑らかに研磨します。
・
これで、チェンジペダルより内側に入りました。
・
塗装して完成です。
・
傾きも少し起こし気味に変更してあります。
・
フレーム側も小加工。サイドスタンドブラケットの角を少し削除します。
・
こちらはチェンジリンクのロッドエンドの逃げです。
こちらは正チェンジ仕様です。
・
ブレーキペダル側はこんな感じ。
マスターは以前のバックステップに使用していたものを流用しています。
・
ブレーキペダルのバーの一部も、フレームと干渉するので逃げ加工しています。
・
次は、お持ち込みのオイルクーラーコアを加工します。
先ずは耳の削除から。
・
続いて側面に当時風の穴を開けます。
・
穴開けは貫通しないようにストッパー付きの一文字ドリルで。
最後に塗装して終了です。
