リヤの中空アクスルシャフトです。
今回は一番短い下端のスズキ純正品を使います。純正なので値段も手ごろです。
・
Zのノーマルスイングアームに対しては少し長いので、
左右に13ミリずつスペーサーを入れます。
・

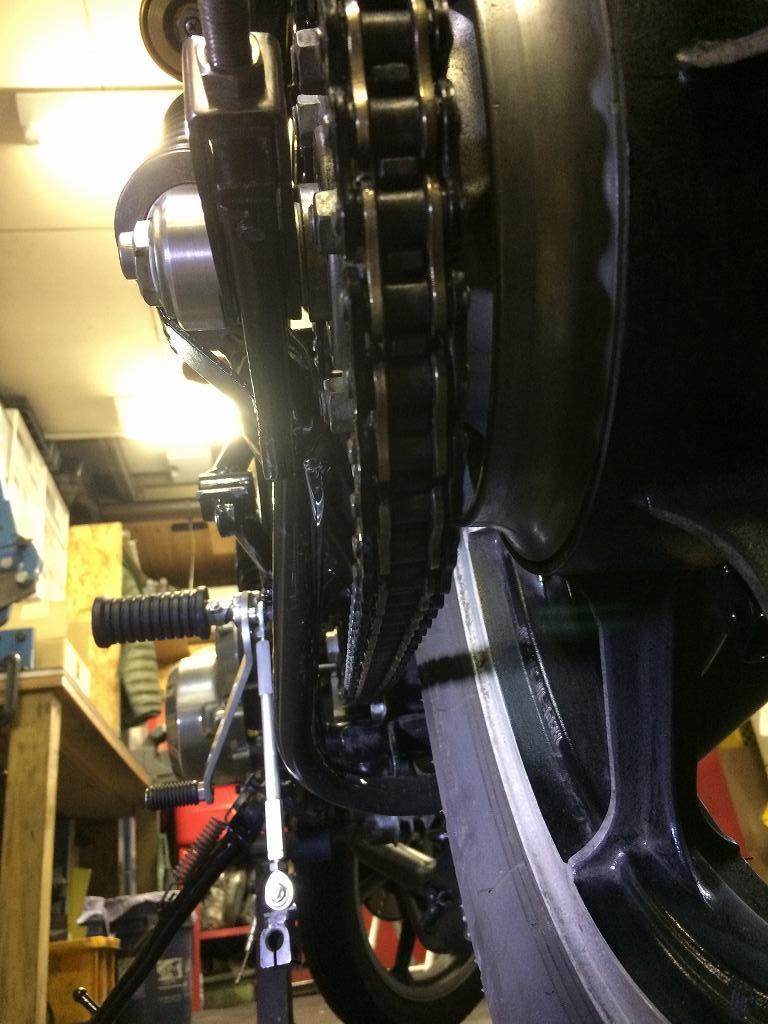

ホイール周りが決まりました。外してあった元のチェーンを復元します。
・
今回はまだノーマルホイールなので、
チェーンラインもノーマルのままでオフセット無しです。
・
将来ワイドホイール化した時にも、
チェーンラインのオフセットは若干増やせるよう対応済です。
・
レイダウン後のリヤショックマウントには、グリップを元通り取り付けます。
・
マフラーカチ上げ済ですが、タンデムステップは使用可能な状態にしてあります。
・
本題の、オイルクーラー取り付けです。
オイルの取出しはお持ち込みの社外品を使用します。フィッティングは6番です。
・
オイルクーラーコアのブラケットはこちら。ノーマルガゼット用です。
・
コアはゴムバンドで固定します。
・
後ろ側はこんな感じ。
・
スイングするので取り付け角度は垂直にもできますが、
その場合はハンドル切れ角を減らしたり、
フォークを伸ばしたりと周辺の対策が必要です。
・
今回はこのくらいの無難な角度で取り付けます。
・
ホースは現車合わせで長さを決めます。
・
長めにカットしたホースを仮付けします。
・
ホースは上回しです。ルートを検討しながら長さを決定します。
