スターターが空転してエンジン始動できなくなったとのこと。
お宅まで引き上げに行ってきました。
スタータークラッチの消耗でしょうか。分解点検します。
・
はじめ、引っかかりながらも始動できていたそうですが、
とうとう全く引っかからなくなったそうです。
・
現状はこんな感じ。完全に空転しています。
IMG 0922
ジェネレーターカバーを外します。
・
スタータークラッチの噛みつき具合をチェックしようと、
スターターギヤを回すとマグネットローターごと回転します。
センターのボルトは止まったままです。
・
その動画がこちら。
IMG 0925
どうやらボルトが緩んで、キーも飛んでしまったのかもしれません。
ボルトを緩めようとすると、ネジロック剤の抵抗はあります。
外したボルトをよくみると「７」の浮き出し文字があります。
これではチューニングエンジンとしてはトルクアップできず強度不足では。
・

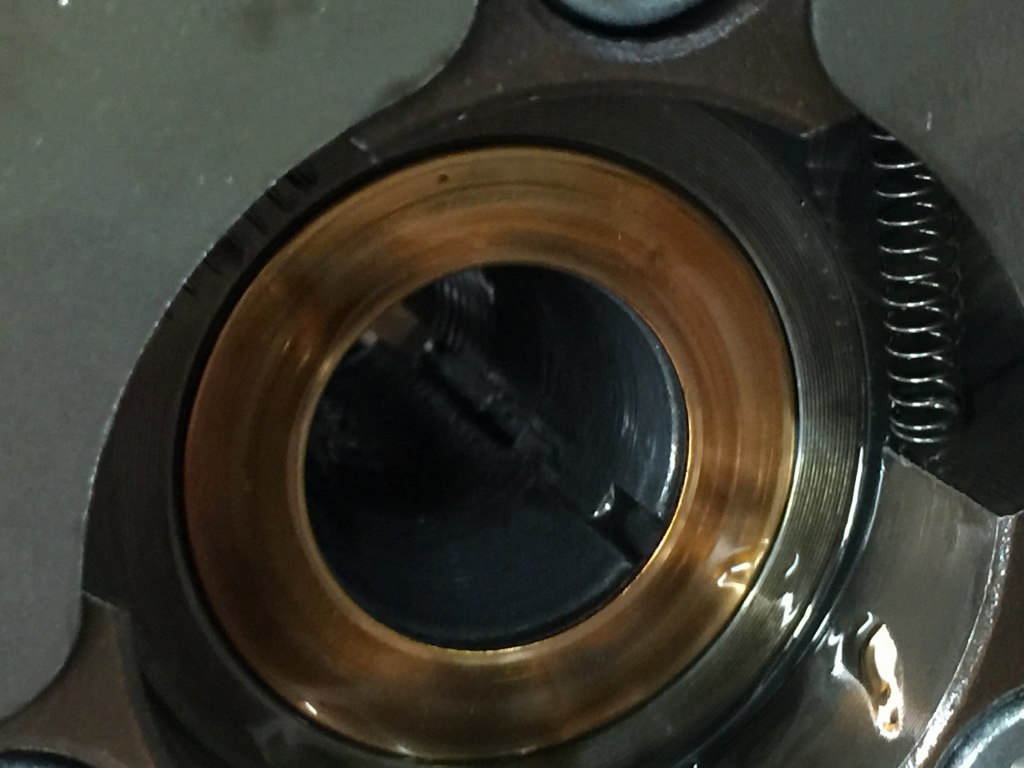

ローターを外すと、テーパー面には擦れた痕があります。
・
クランクにあるはずのキーはどこでしょうか。
・
よく見ると、キーは綺麗にせん断されています。
・
ドライバーで片側をたたき、打ち出します。
・
折れ込んだキーが取れました。
・
ローター側にも片割れが残っています。
・
うまく取り出せました。
・
元々このキーは、ローターの空転を防ぐほどの強度はないので、
ボルトが緩むとこのように簡単にせん断されてしまいます。
・
新品のキーはこんな形です。
・
強度不足であろうボルトの方は、かなり伸びてしまっています。
高い締め付けトルクに耐えられず、伸びて塑性変形したのでしょう。
・
首下直下は伸びているのでピッチが広がっています。
・
チューニングエンジンなので、
最大限高強度のボルトを使い、高い締め付けトルクで取り付けたいところです。
代用は、M8のクロモリのキャップボルトでOKです。
・
厚いワッシャーを挟んで、締め付けトルクは3.5kg･m以上は必要でしょう。
・
スターターギヤの中心部分は、かなり圧痕が付いているのでこちらも交換時期です。
・
ローラーにも縦に圧痕が多数あります。こちらも要交換。
・
テーパー部のキズはそれほど深くは無いようです。
・
バルブコンパウンドを付けて、擦り合わせしてみます。
・
強く押し付けながらグリグリ回します。
・
手ごたえが出てきたのでこのくらいで大丈夫でしょう。
・
洗浄して差し込むと、クッと噛みつく感じです。
・
しばらく交換部品の入荷待ちです。
