Z1100R　N.T様　エンジンマウントダンパー交換

中古で入手したばかりとのことで、点検整備と修理のご依頼です。
・
先ずは、伺っているメニューに従って、
一番深いところまで分解しながら点検していきます。
・
エンジンマウントダンパーを点検します。
エンジンハンガーを外すとスルッとダンパーが抜けてしまいます。
ゴムが硬化し摩耗しているので、ダンパーは全交換となりました。

・
マフラーを外します。

・
3ヶ所のジョイント部分にあるガスケットとクランプを交換するので分解します。
・
エンジンは始動性が悪いとのこと。
プラグキャップとコードのネジ込みが緩くなっているのも一因でしょうか。
・
イグニッションコイルを点検します。
コイル本体は、片側だけZ系用の新品に交換されているようです。

・
ブラケットにはJ系特有のクラックがあります。
・
純正のコイルにはパテ盛りがあります。
コイル本体のクラックを補修していると思われます。

・
ノーマルキャブを外します。

・
始動性が悪い原因は、このキャブが原因かもしれません。
フロートチャンバーの位置が間違っていますね。

・
チェンジリンクのロッドエンドは、摩耗してかなりガタが出ています。

・
スプロケットカバーをみると、
レリーズレバーのケーブル受けの軸穴に大きなガタがあります。
・
軸穴が摩耗して長穴になっています。このまま使うとちぎれるので要交換です。
・
スプロケットカバーの取り付けボルトのネジ山も、1ヶ所傷んでいるとのこと。
・
前の下側のクランクケース側雌ネジがほとんど無くなっていました。

・
口元にドリルの痕があるので、過去に修理を試みたのかもしれません。
・
メインハーネスも劣化しているので交換します。
・
キャブホルダーのネジ山も1ヶ所傷んでいるとのこと。
・
2番の上側が、口元の雌ネジが無くなっていました。
先ずはオイルストーンで面修正します。

・
ヘリサートタップでネジ切りします。
・
ヘリサートを入れます。
その他のネジ穴はタップを通しておけば大丈夫のようです。
・
スプロケカバーの止めネジもヘリサート加工します。
・
既に、オイルパンガスケットと、ミッションカバー関係は修理済とのことですが、
スプロケ周りから、依然オイル漏れがあるとのこと。
スターター下がオイリーなので外してみるとOリングが潰れています。

・
オイルクーラーの取出しを外して、スターターを外します。
・

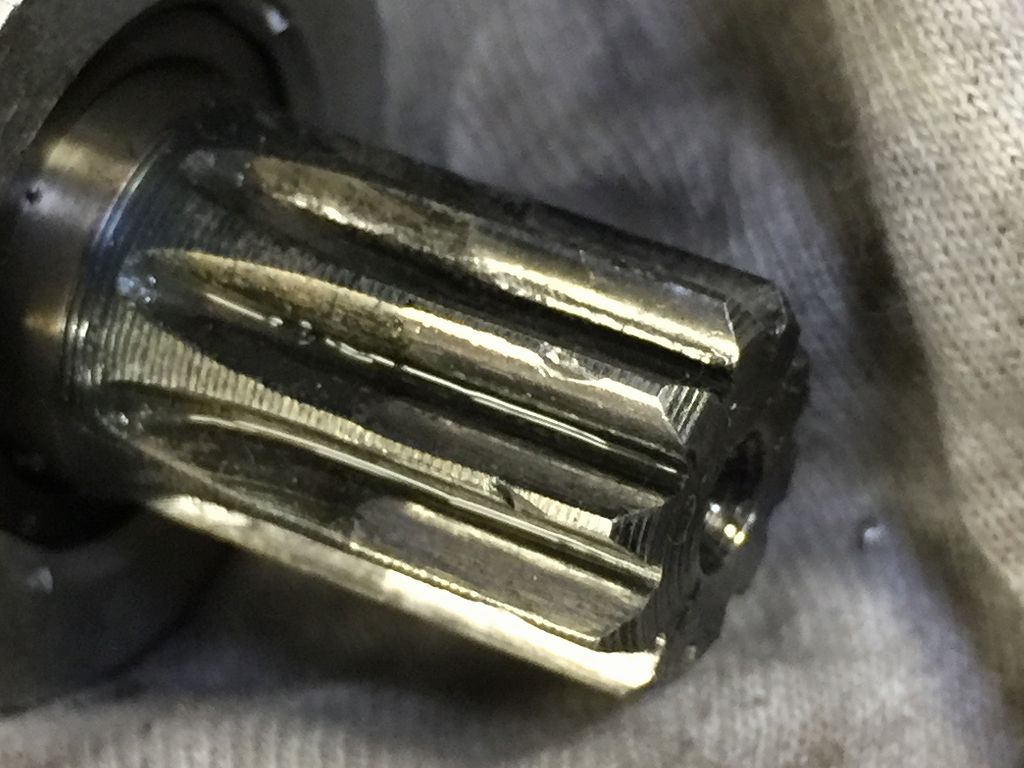

ギヤにも傷があるので、この1000J系のスターターは止めにして、
1100R用純正新品に交換することに。

・
エンジンマウントダンパーを交換するので、
エンジンを持ち上げてダンパーを打ち抜きます。

・
ボルトも曲がりやサビが酷いので全交換します。
・

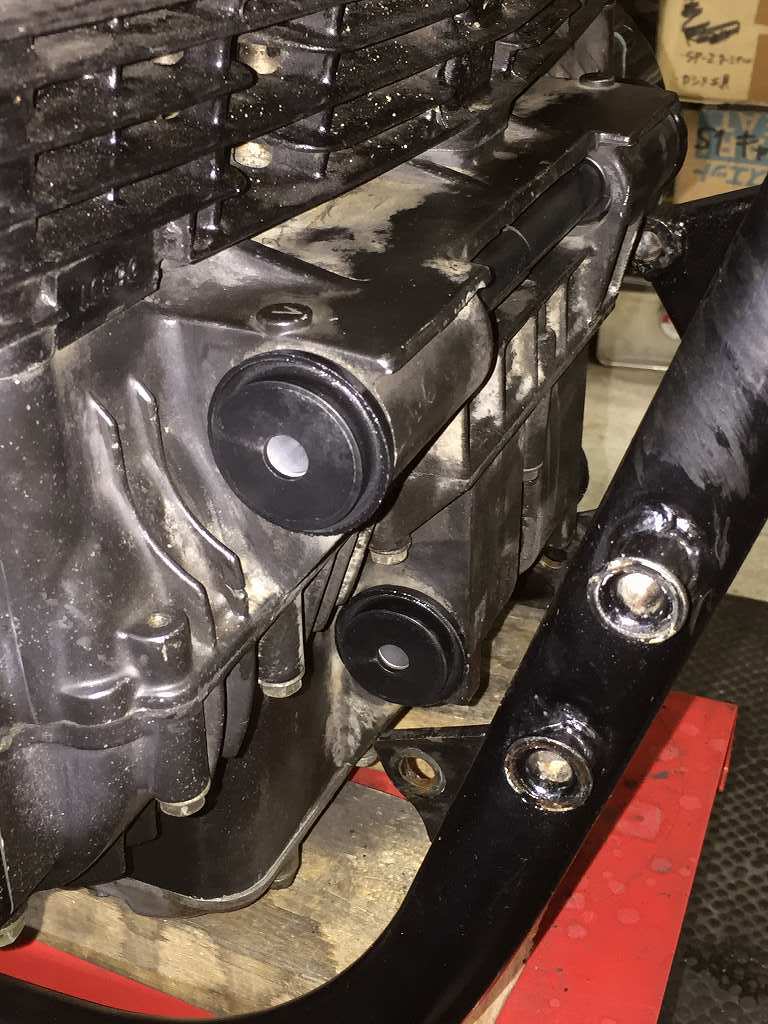

新しいダンパーを圧入します。

・

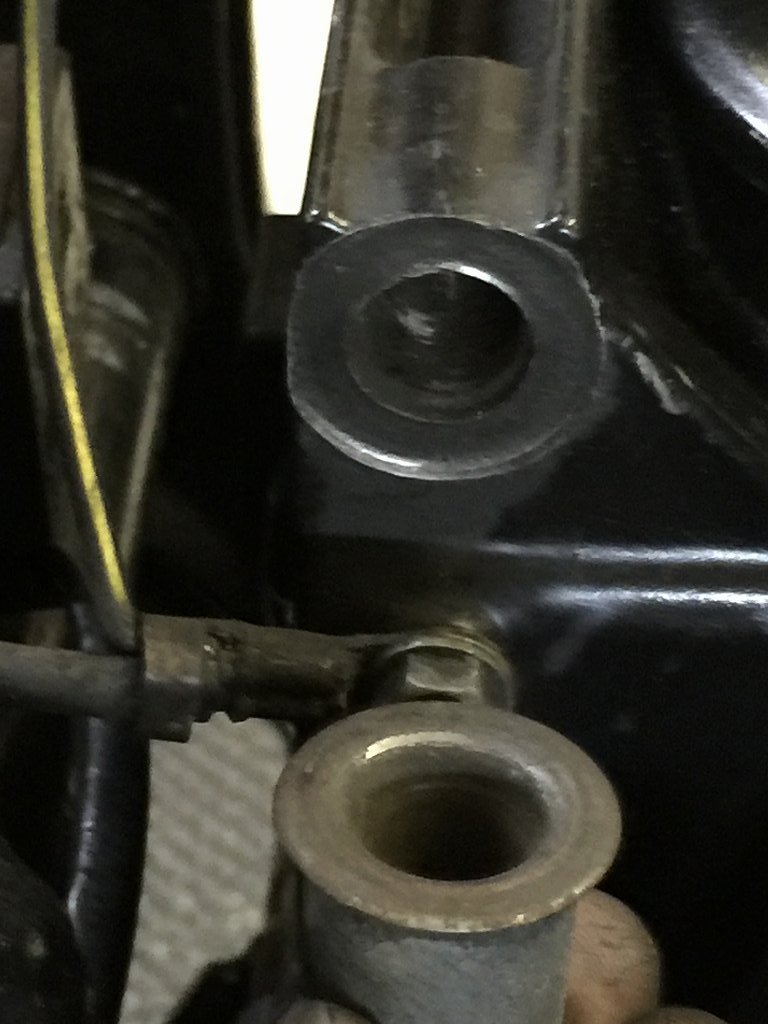

リヤのエンジンマウントです。
クランクケース側がかなり摩耗して変形しています。
フロントのダンパーの劣化を放置するとリヤに負担が集中しこのようになります。

・
座面はカラーの形にえぐれています。
・
反対側も同様です。
修理するにはクランクケース交換か、綺麗に面出しするしかありません。
