新しく装着するマフラーをカチ上げ加工します。
・
マフラーとフレームのクリアランスを詰めるため、
集合直後を切り詰めて立ち上がり部分を前に移動します。

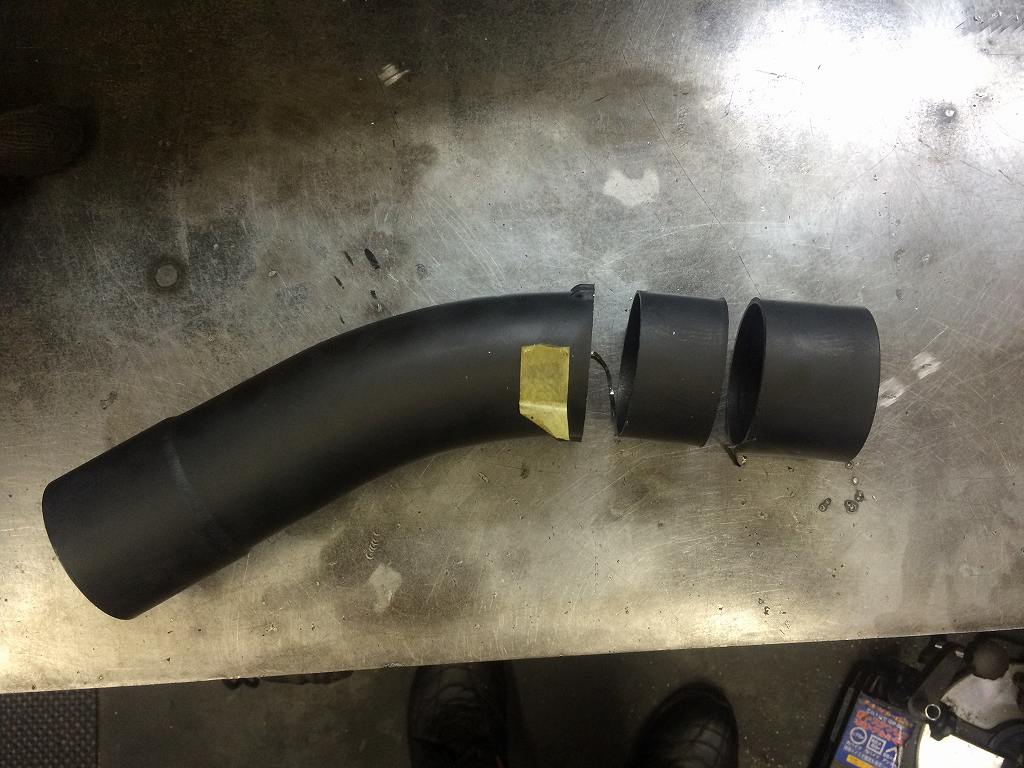

真ん中のピースが抜き取る部分です。
・

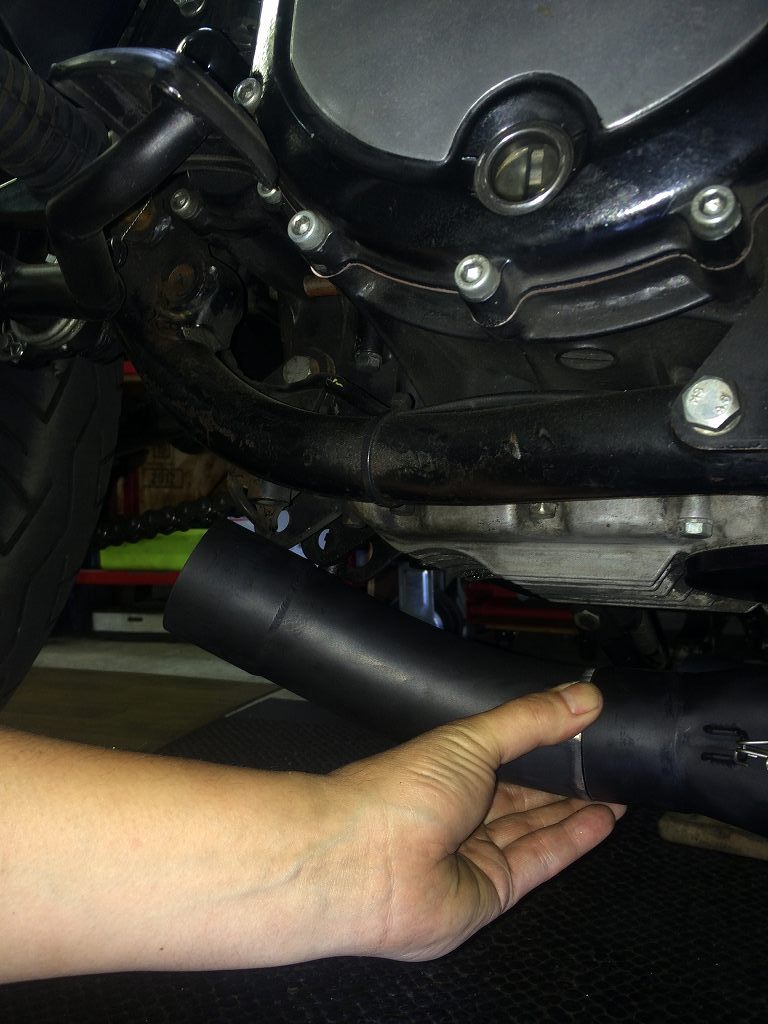

干渉する右側のセンタースタンドブラケットは曲げ、
マフラーをできるだけフレーム寄りに通します。
・

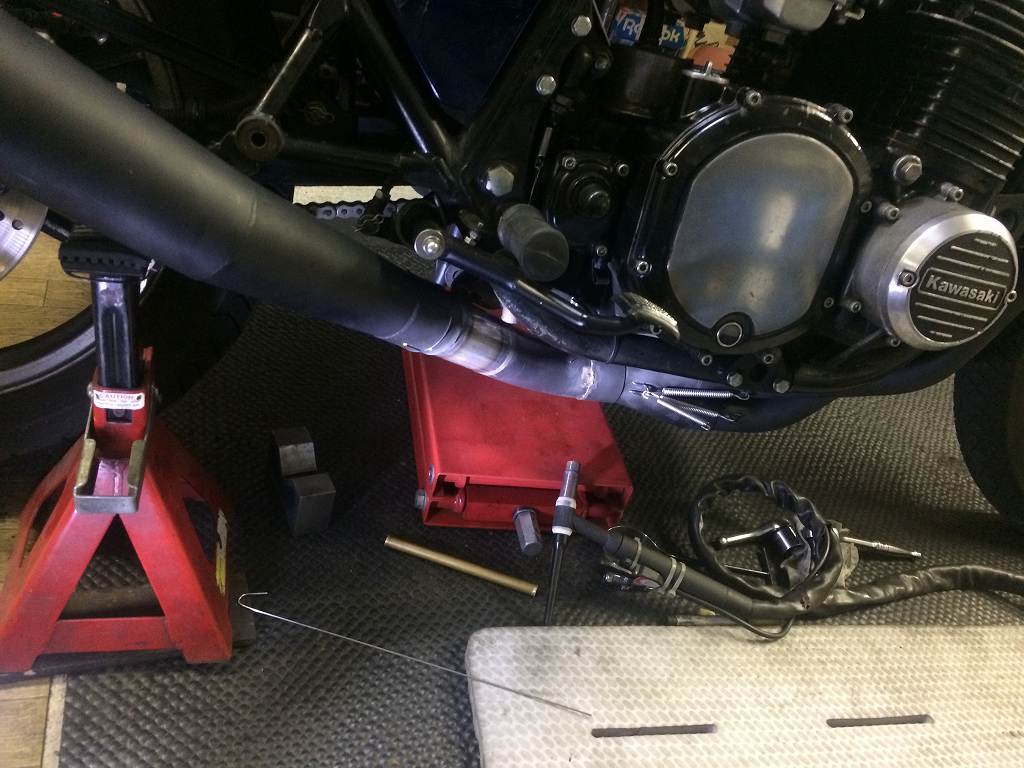

立ち上がりはこんな感じ。
・
サイレンサーの位置を調整するため、立ち上がり後を8センチほど延長します。

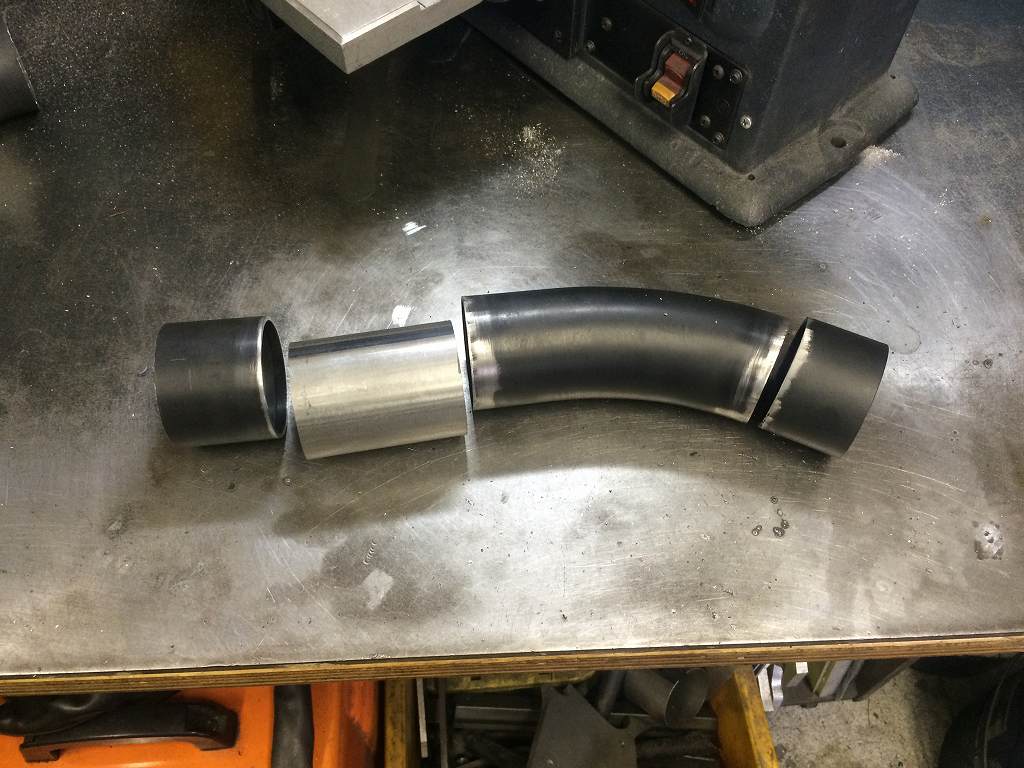

シルバーのパイプが延長部分です。
・

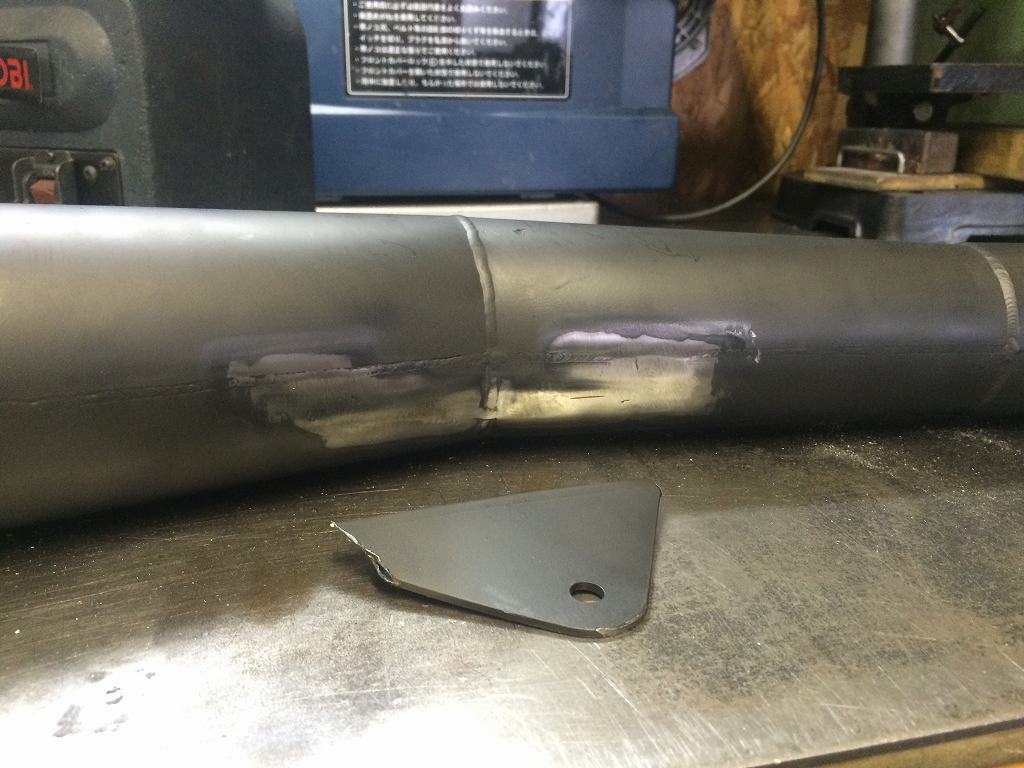

既存のサイレンサーステーはカットします。
・

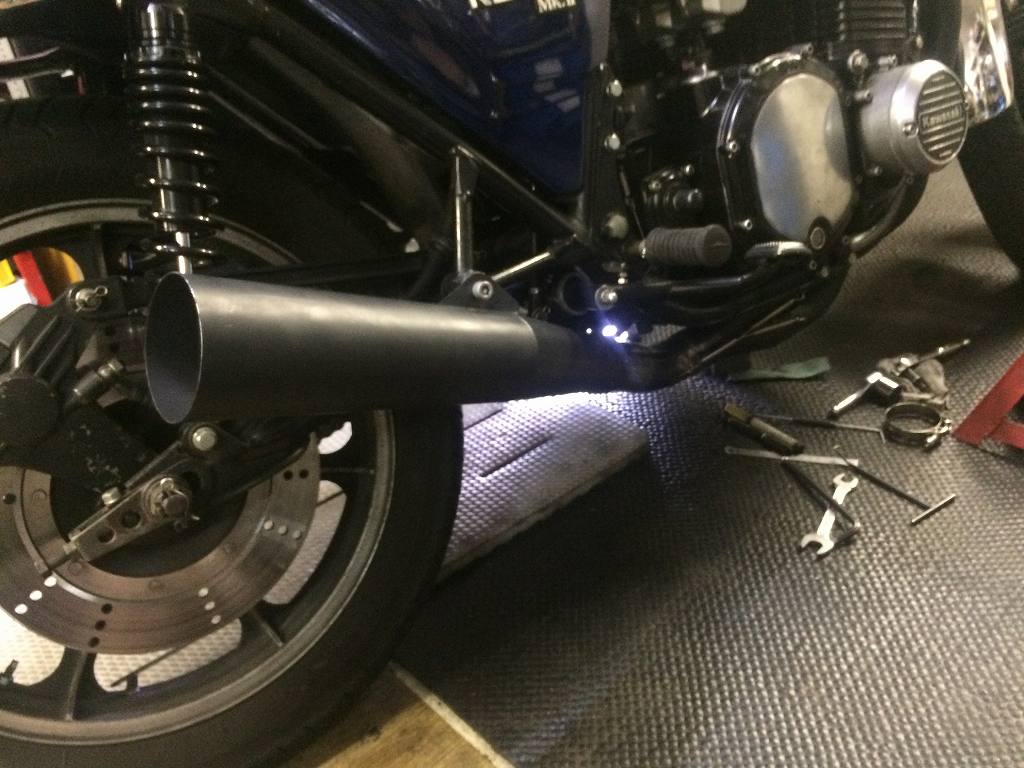

マフラーのルートを決めて、現車合わせで角度を決め仮溶接します。
・

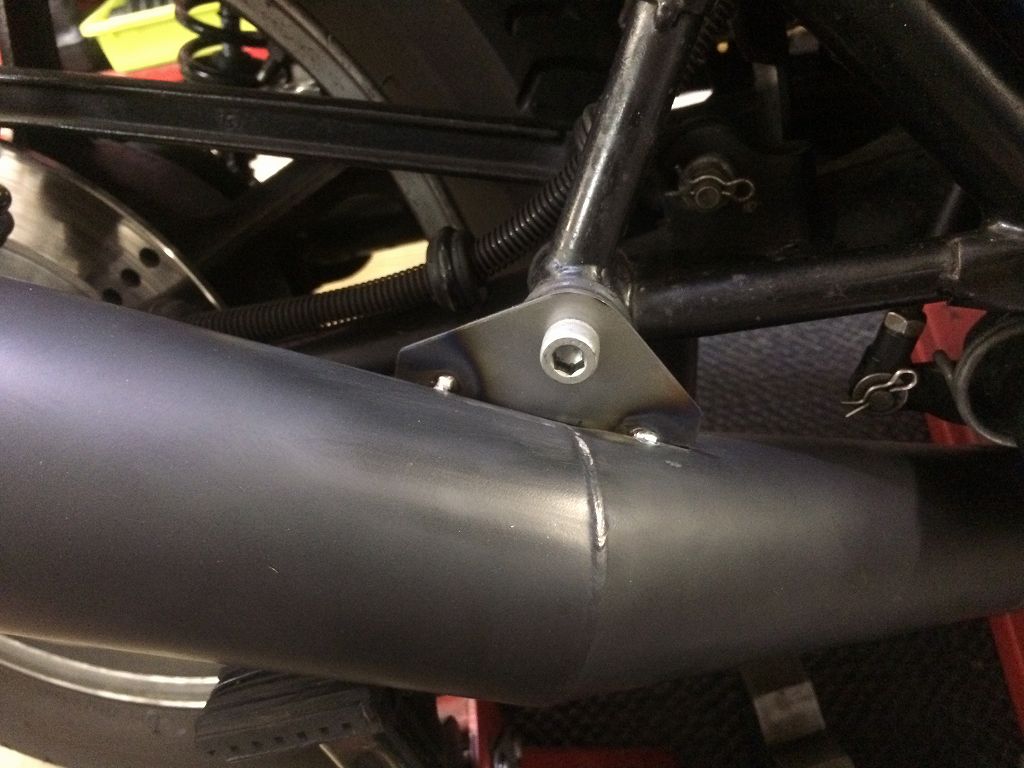

サイレンサーステーは上側に新設します。
・
角度が決まったら車体から外して本溶接します。
・
再度仮付けして確認します。
・

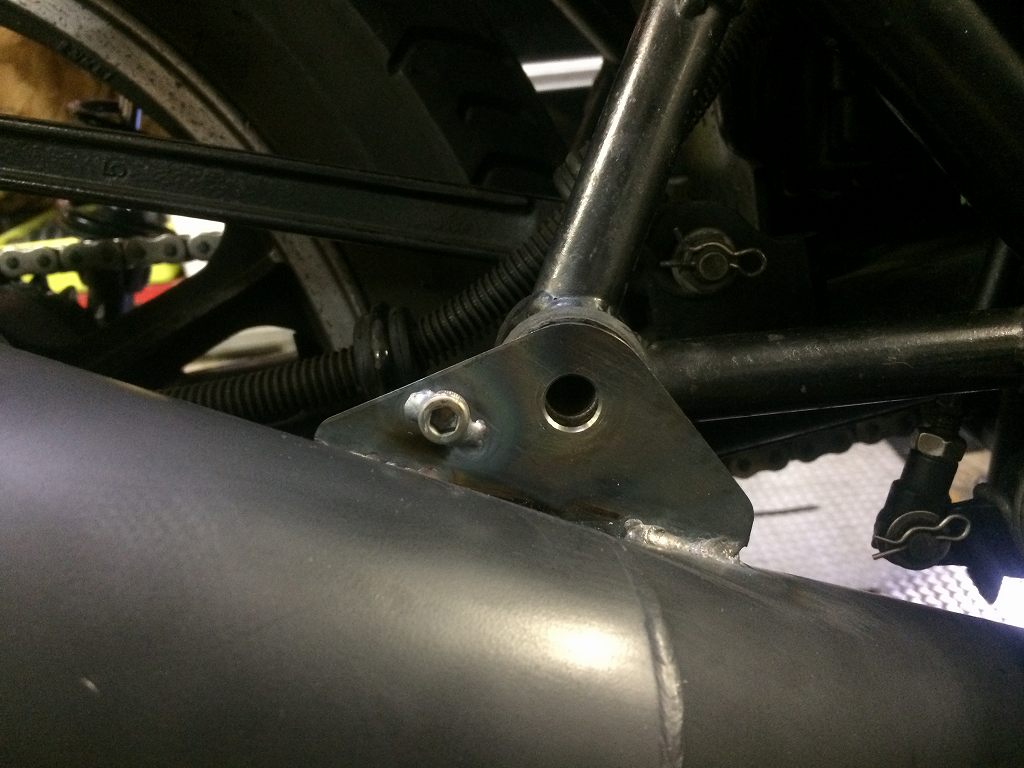

タンデムステップはサイレンサーと共締めするので回り止めを付けておきます。
・

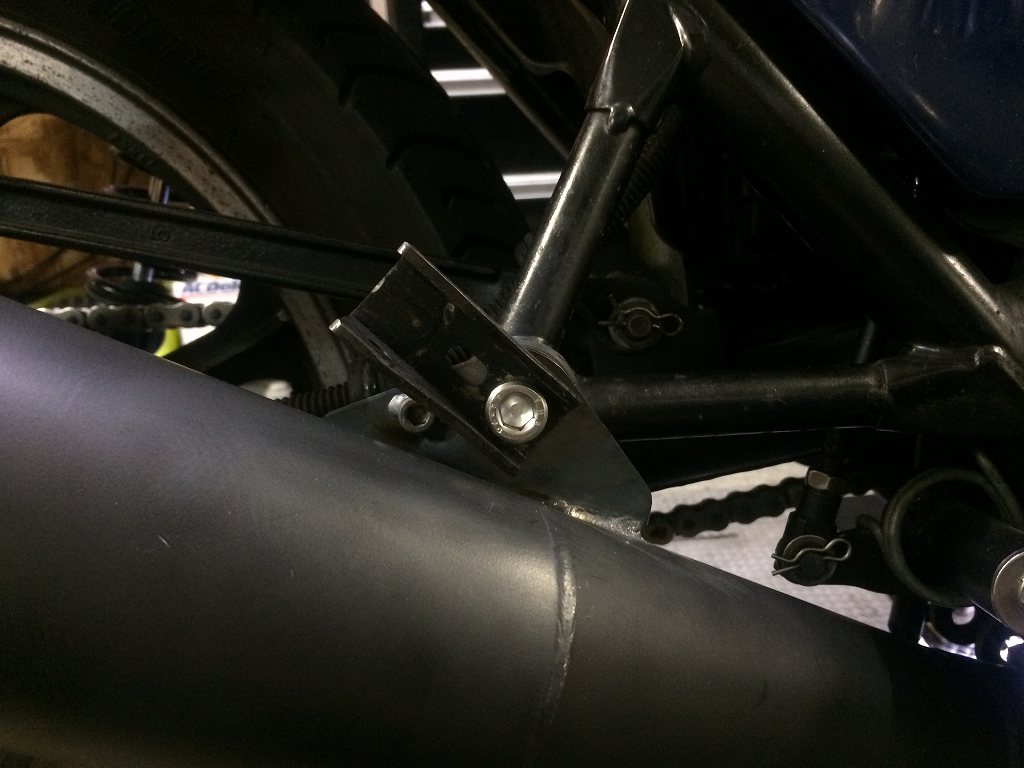

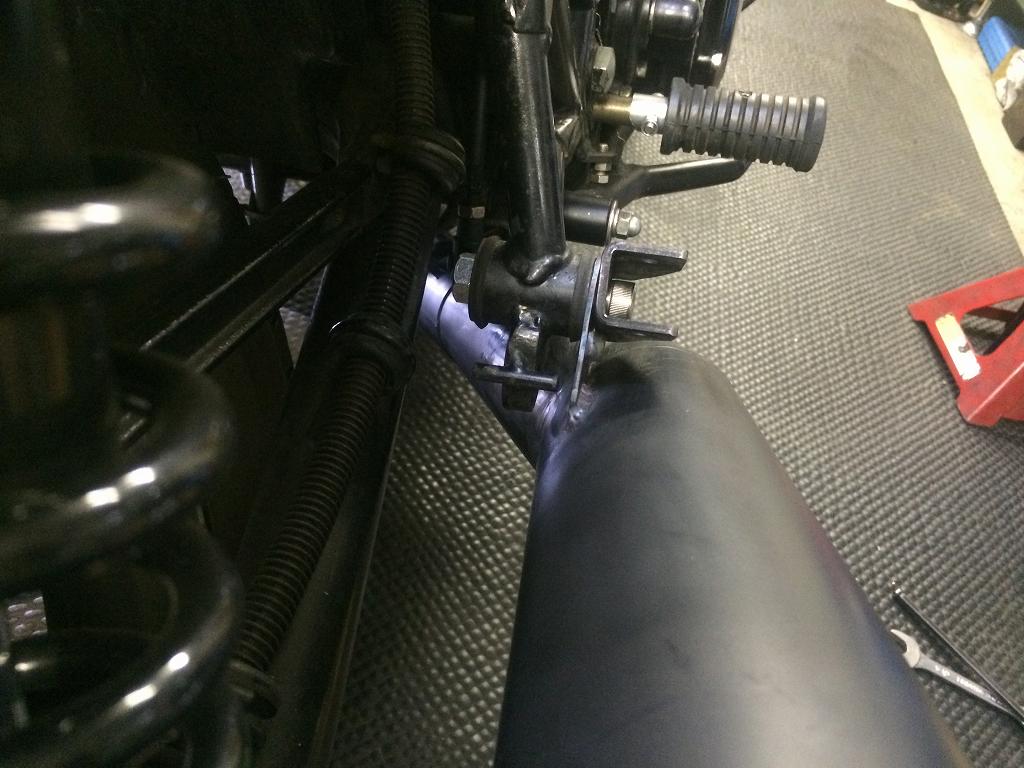

ステップブラケットを付けるとこんな感じ。
・

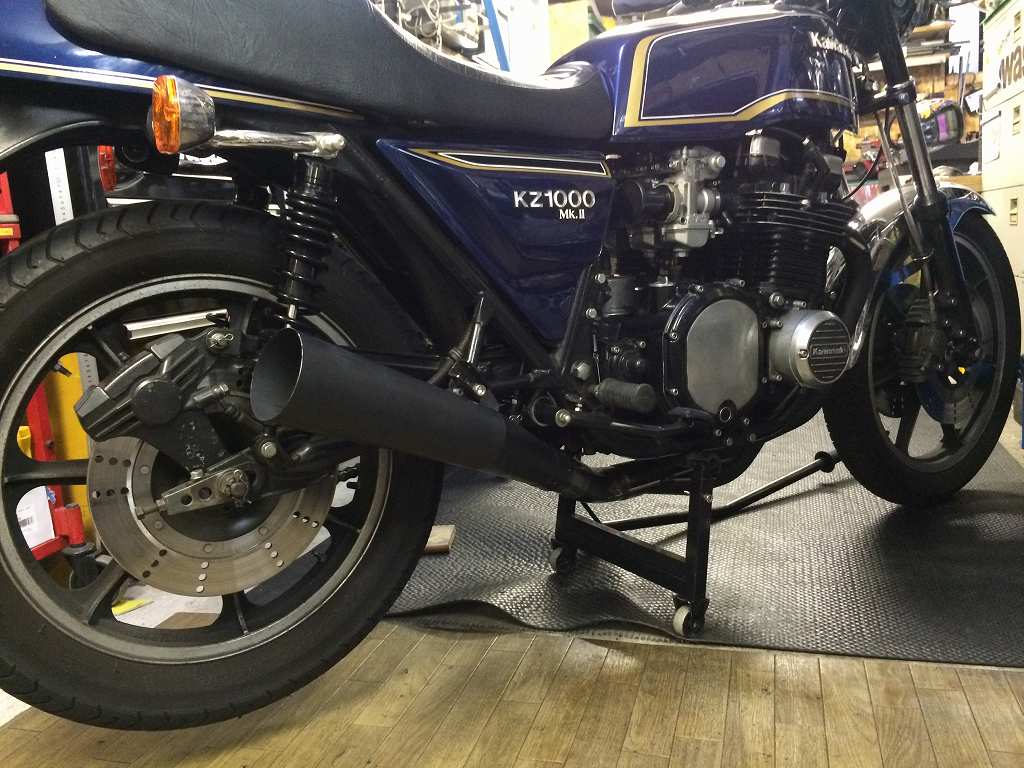

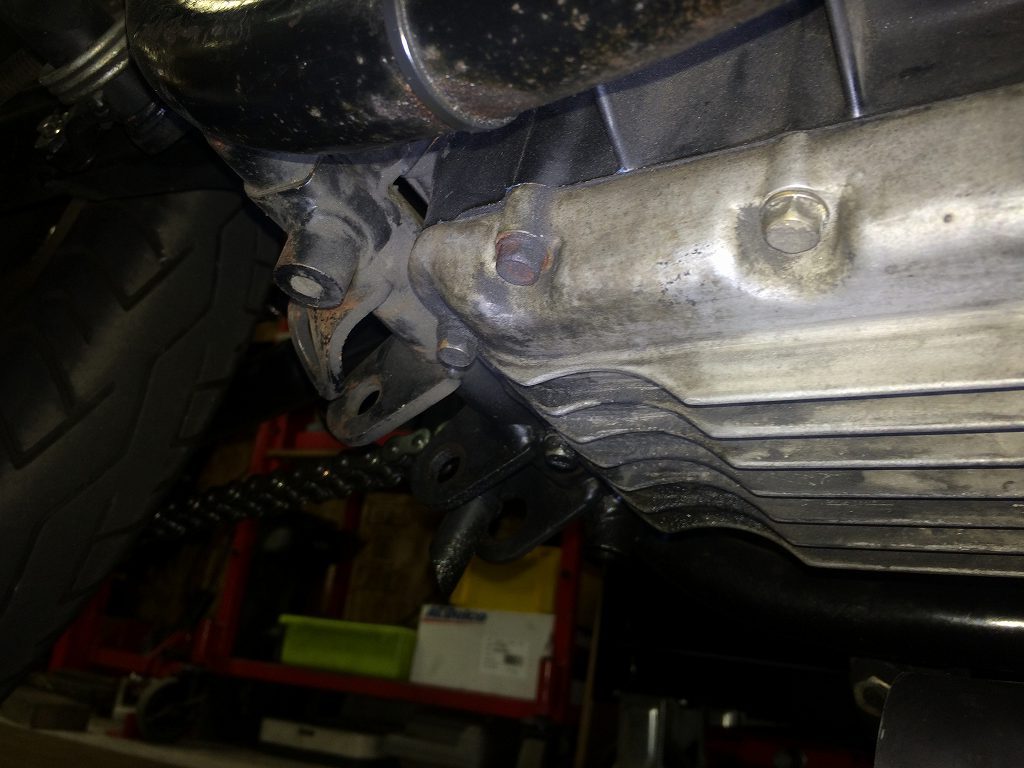

マフラーブラケット周りのフレームは無加工です。
・

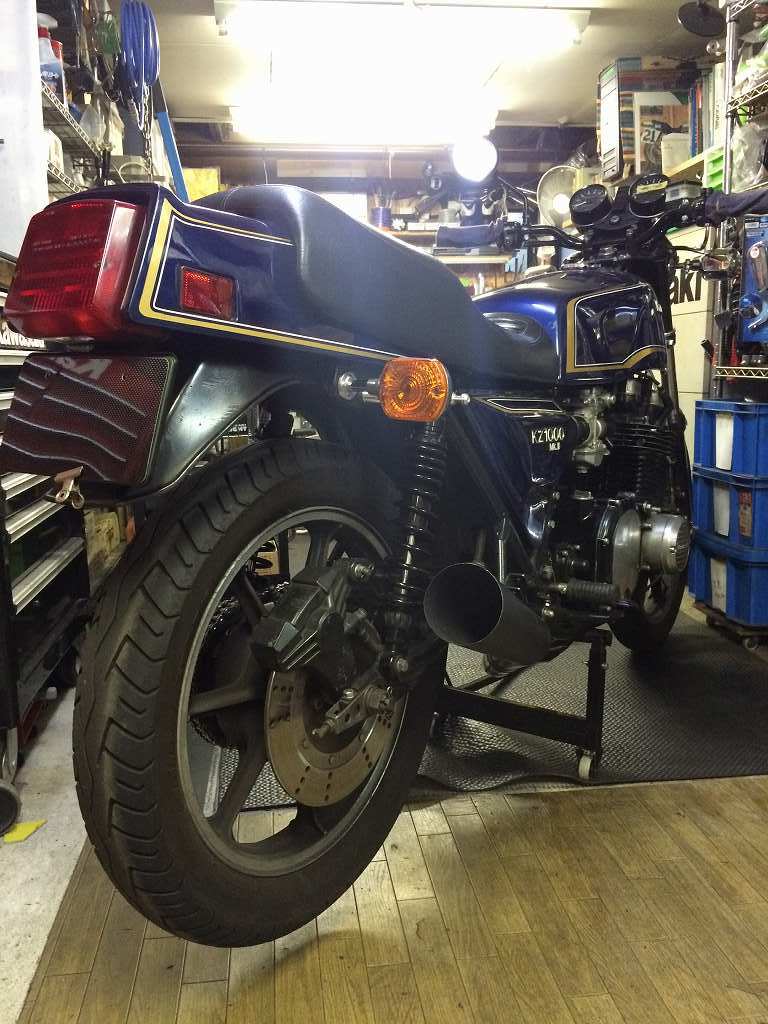

あとは塗装してバッフルを入れればマフラーは完成です。
