Z1000Mk2　W.T様　エンジン腰下組み立て

ガンコートが済んだエンジンの腰下を組み立てます。
クランクケースは、交換用に入手したMk2系前期型のケースがベースです。
ミッションカバーの形がZ1系と同じです。

・
ミッションのアウトプットシャフトも交換します。
左側のドナー用Mk2ミッションから取り出したシャフトを使用します。

・
上が付いていた物で、
ベアリングインナーレースが回転してカジリが発生しています。
・
ベアリングに隣接したギヤも、ベアリングの一部が溶着しているので交換します。
・
ベアリング隣のワッシャーも交換。これも既に廃盤になっているので貴重品ですね。
・
交換用のベアリング類はPMC製を使用します。
純正だと一部が廃盤となっているので、フルセットのこちらが便利です。

・
インプット側は分解点検とベアリング類の交換のみです。
・
アッパーケースに3軸をセットします。
・
クランクケースを合わせます。

・

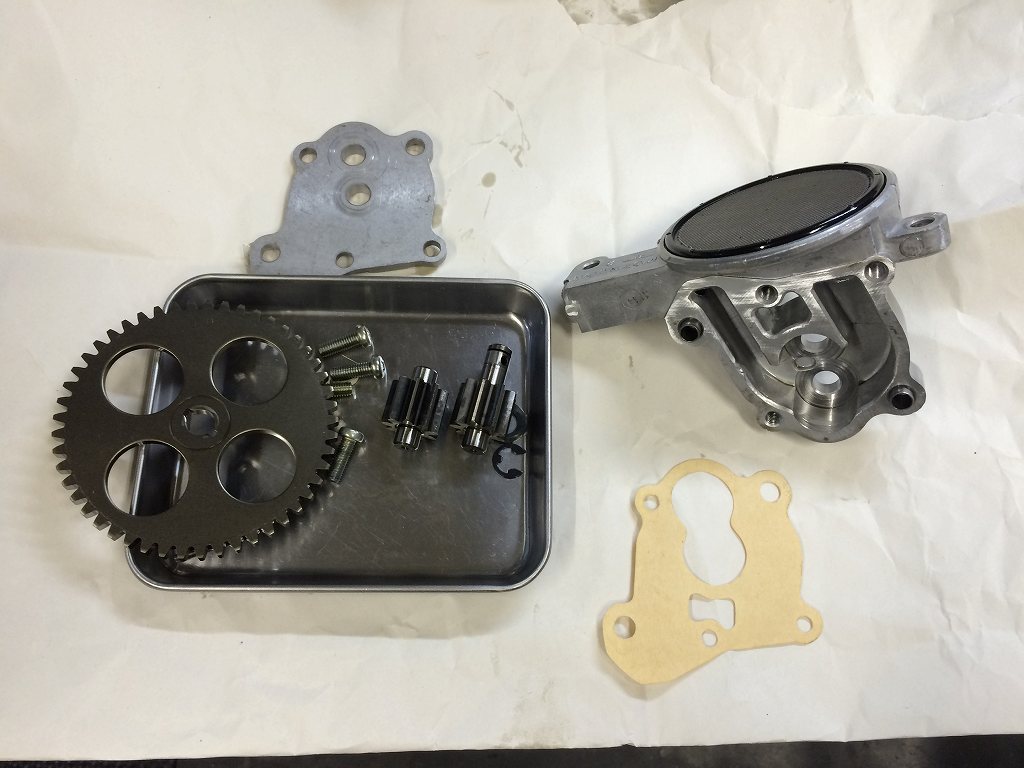

オイルポンプも念のため分解点検します。
特に異常は無いようです。

・
洗浄して組み立てます。

・
オイルポンプを取り付けます。

・
オイルパンを付けたら腰下はほぼ完成です。
・
この状態で先に車載してしまいます。
・
腰下だけだと一人の人力で積めるので楽ですね。
・
車載完了。
