Z1000Mk2 K.Y様 マフラーカチ上げの続き

マフラーカチ上げ加工の続きです。イメージ 1

大まかな角度が決まったところで、細かいところを微調整します。
曲がりパイプは前方を切り詰めて、立ち上がり位置を前寄りに調整します。
イメージ 2

角度を見ながら溶接するパイプの合口が合うよう、
何度も付け外ししながら擦り合わせます。イメージ 3

合口が揃ったら現車合わせで点付け溶接します。イメージ 4

その後一旦外して本溶接します。
立ち上がり後は約60ミリ延長しています。
イメージ 5

不要なステー類は削除し、
サイレンサーの差し込みは割りを入れてTバンド止めに変更します。イメージ 6

最後にサイレンサーの三角ステーを切り出して点付けします。イメージ 7


タンデムステップを付けるので若干大きめにしてあります。イメージ 8

お持ち込みのミディアムバッフルの適合を確認しておきます。
やや長いようですね。上は標準バッフルです。
イメージ 11

奥まで嵌めても、ネジ穴まで届きません。
イメージ 9

バッフルの先端はサイレンサーの折れ点より前に突き出す感じで、
ちょっと合わないようです。
イメージ 10

標準バッフルを付けるとこんな感じです。イメージ 12

折れ点の手前で内径にフィットします。イメージ 13

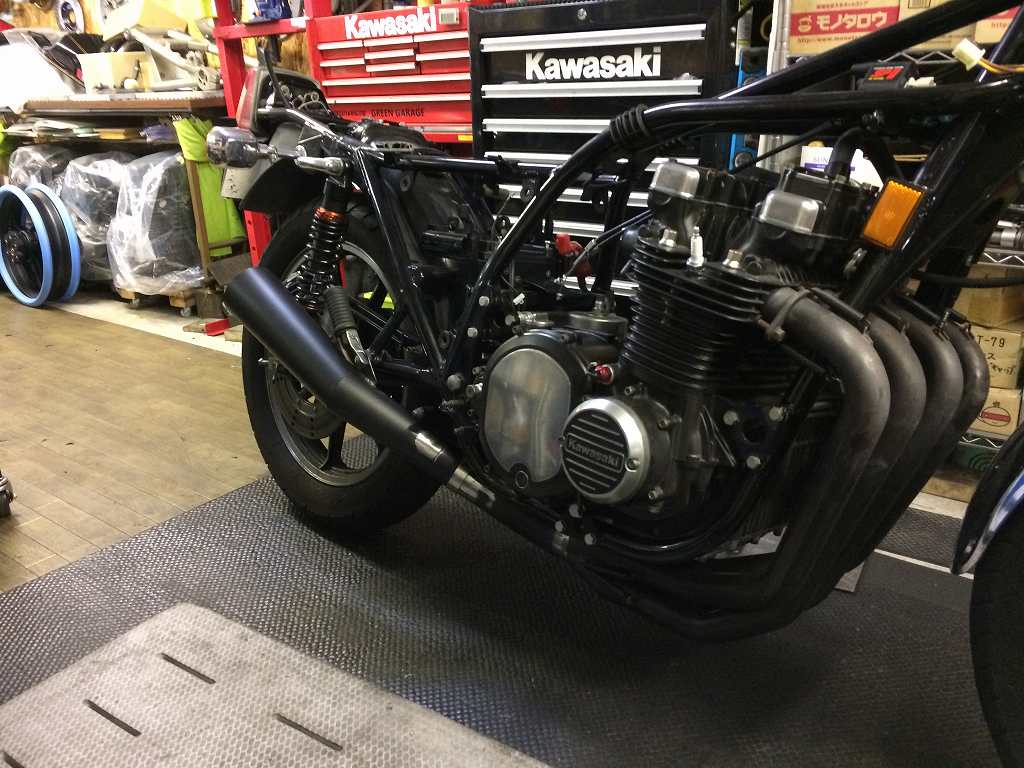

溶接が全部終わったので、タンデムステップまで付けて最終確認します。イメージ 14

エンジン下はこんな感じ。
イメージ 15

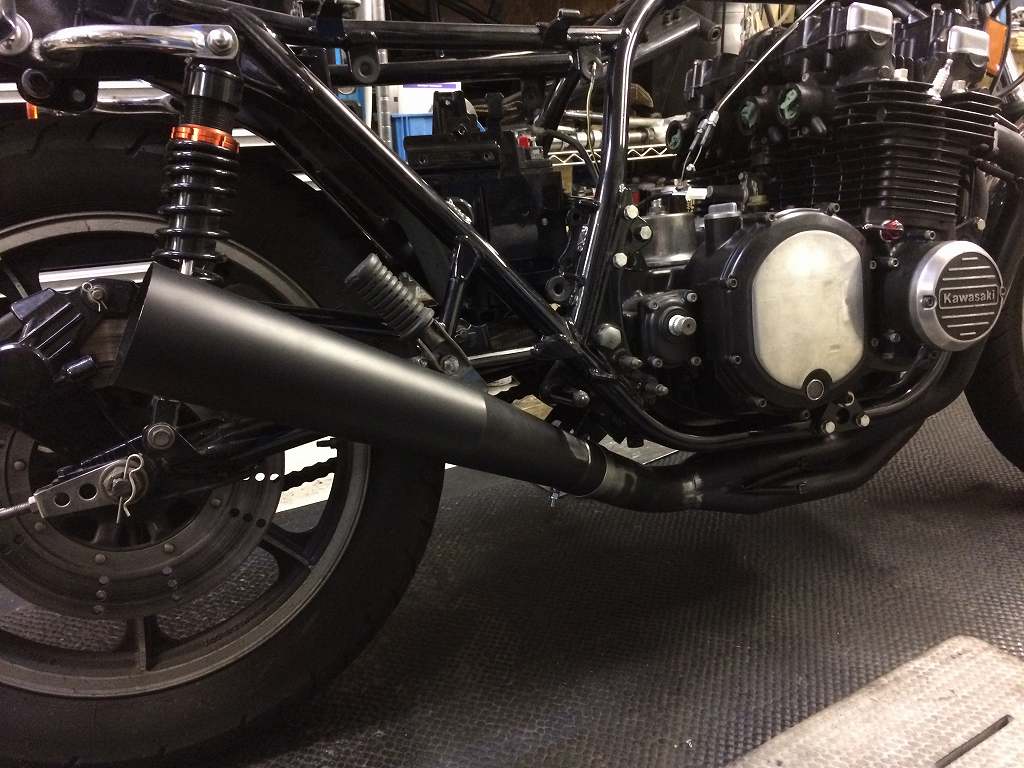

立ち上がってからは真っすぐと。
イメージ 16

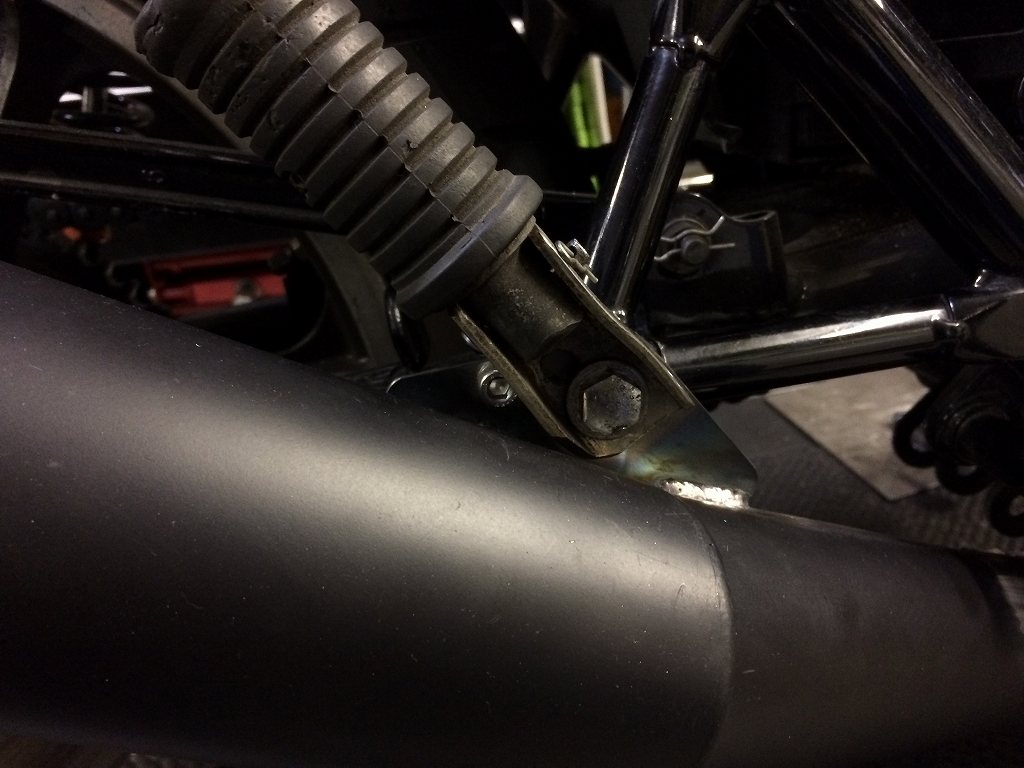

タンデムステップはブラケットの干渉部分を少し削除しています。
後ろのボルトは回り止めです。
イメージ 17

実用も十分です。
イメージ 18

下から見るとこんな感じ。
イメージ 19

カチ上げ加工が終了したマフラーはセラコートに出します。イメージ 20


続いて削りものを少々。ステップとレイダウンの部品です。イメージ 21

ワークスタイプバックステップは、マフラーステーの根元に直付けします。イメージ 22

レイダウンはモリワキ位置に取り付け予定です。イメージ 23
