サイレンサーブラケットを止めるボスは、
ワークス車同様、既存のフレームを一部残してそこに溶接します。
・

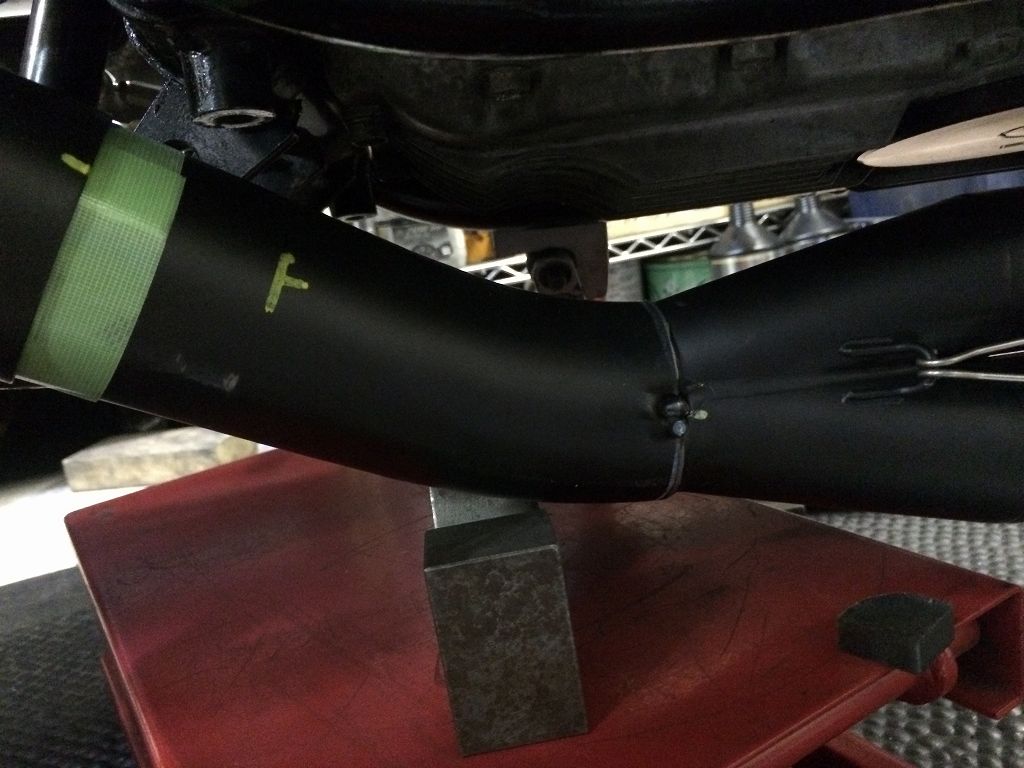

マフラーを仮組して角度を決めます。
・
そのまま集合直後の接合部を仮溶接します。
・
一旦外して本溶接します。ストレート部の延長は今回40ミリとしました。
・
サイレンサーも折れ角を広げて再溶接して組み立てます。
・
サイレンサーブラケットの三角プレートを切り出して仮付けします。
・
一旦外して本溶接したら、マフラーカチ上げ加工の完成です。
サイレンサーの差し込みはバンド止めに変更しています。
・
カメラの角度を変えてもう一枚。
・
更にもう一枚。
・
ワークス車に近づいたでしょうか。
・
逃げを作ってあったスイングアームとの位置関係はこんな感じ。
・
後ろから見るとこんな感じ。
マフラーは加工が済んだので、これからセラコートします。
