ワークス車と同様に、コックをダブルにします。
・
お持ち込みいただいたのはZ650の純正コックです。
ワークス車もこの組み合わせのようです。
・
デモ車のWコックでポイントをご紹介します。
・
コックのレバーがOFF位置でキャブと干渉するので、
左側は15ミリ後退させて付けています。
ファンネルとコック下部は、軽く接触することがあります。
・
右側はキャブと干渉しませんが左と同じ位置にしてあります。
・

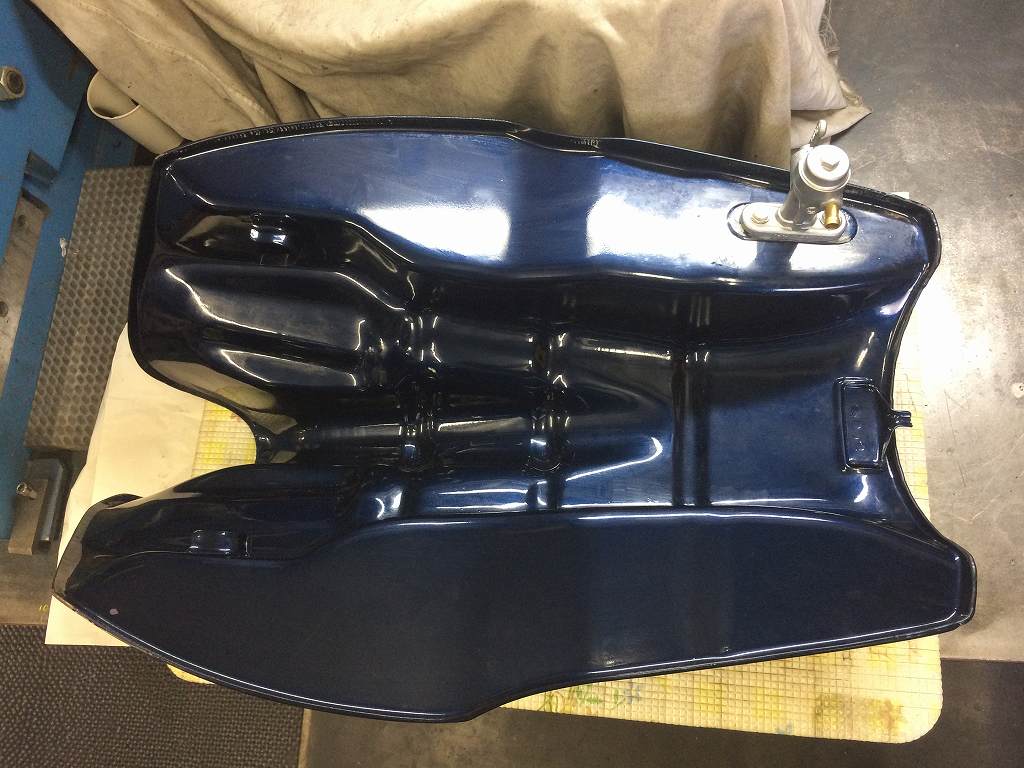

お持ち込みいただいたタンクはスペアのものだそうです。
コックの加工後、塗装するとのこと。
・
そのままザッパーコックを付けるとこんな感じでキャブに干渉します。
・
先ずはベースプレートを鉄板から切り出します。
・

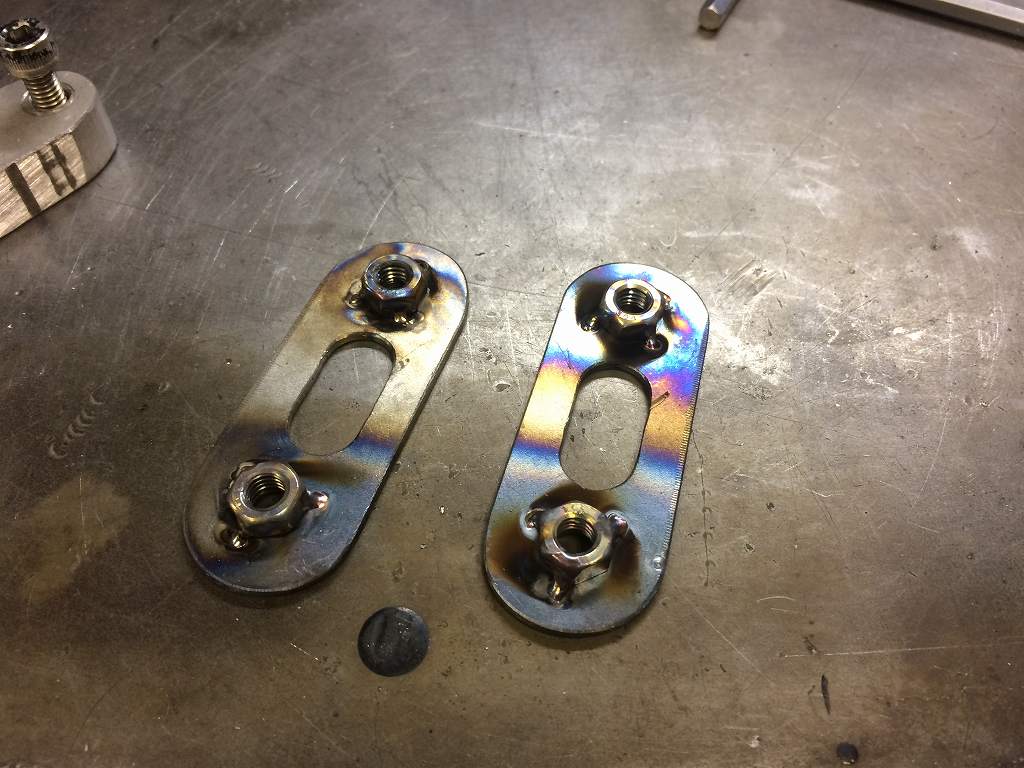

裏側にナットを溶接しておきます。
・
マークしてある位置が、ノーマルから15ミリ後退した場所です。
・
下穴を開けます。
・
下穴完成です。
・
熱で歪まないよう、治具に取り付けて溶接します。
・
溶接が終わったら、オイルストーンで平面を仕上げます。
・
漏れチェックのため、穴を塞ぎます。
・
0.5kg/cm2ほどエア圧をかけて漏れチェックします。
あまり高圧だとタンクが膨らんで谷間が開いてしまうので要注意。
2本張ってあるマスキングテープは膨らんでいないかを確認するためです。
・
1ヶ所ピンホールがあったようでエア漏れしてきました。
・
溶接で修正して再チェック。今度は大丈夫です。
・
Ｗコックの完成です。
フレームに載せる際は、先にフレームを交わしながら2個のコック側を乗せ、後から前側を差し込むように入れるとタンクが付きます。
