負圧コックを使うので、1000J用キャブホルダーにニップルを取り付けます。
ニップルはマニアの方が市販しているものです。
一番細くなっているところがキャブホルダーに貫通する部分です。
・
キャブホルダーにドリルで下穴を開けます。
・
グリグリと差し込めば完成です。
・
任意の位置に付けられるので便利ですね。
・

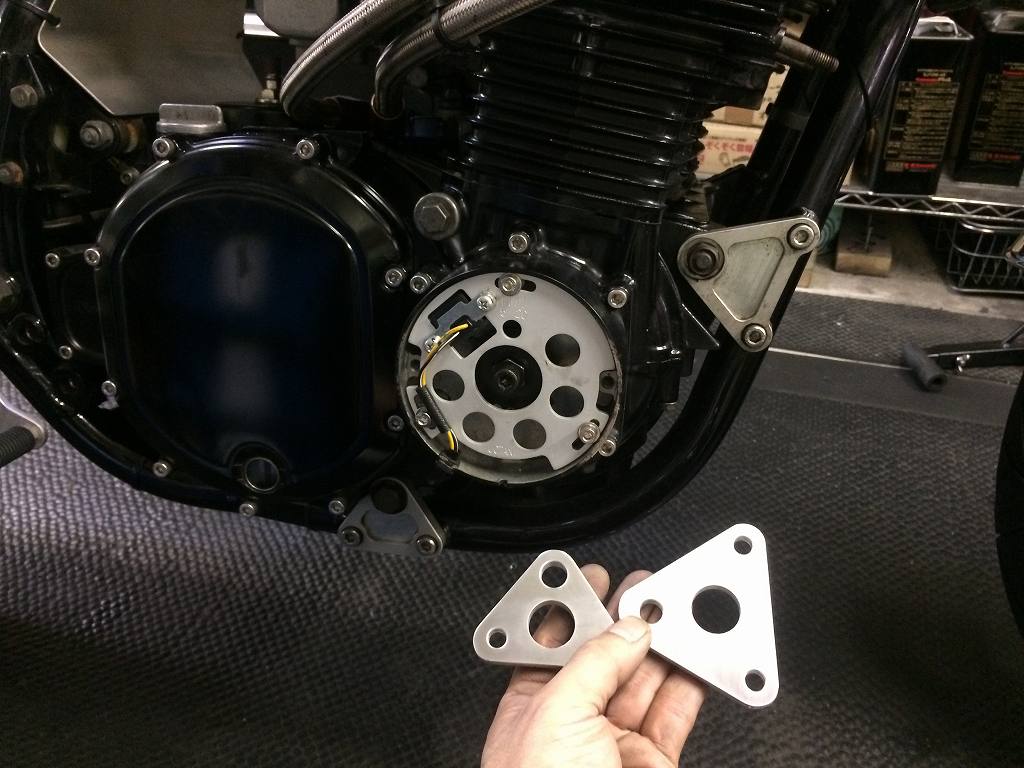

エンジンハンガーはシンプルなジュラルミン板製を製作し、交換します。
・

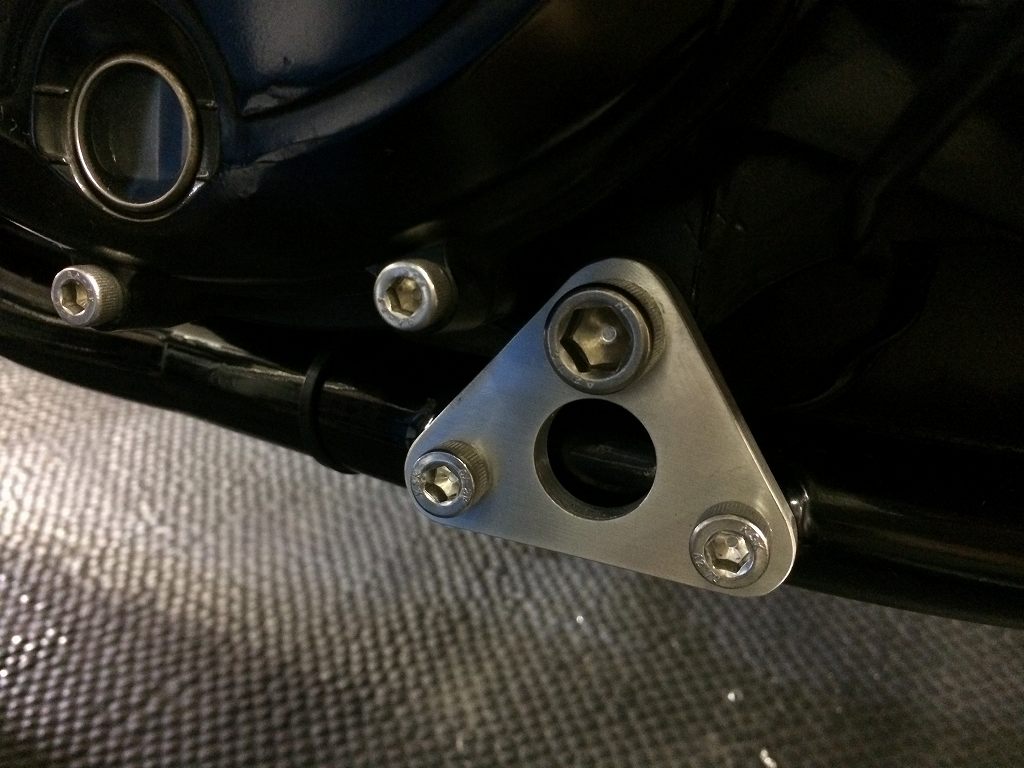

マウントボルトは市販のステンレス製を使用します。
・
当時風の武骨な感じが欲しいとのことでの変更です。
・
後ろはカラーのみの変更です。
・
既存のキャブの隔壁は、汚れと腐食が目立ってきたのでリフレッシュします。
・
ナイロンたわしで研磨しておきます。
・
スロットルはノーマルからハイスロに変更します。
・
合わせてハンドルスイッチも薄型のOWタイプに変更です。
汎用品のため、車両のメインハーネスに合わせ配線を加工します。
・
ヨーロッパ仕様のメインハーネスと、ウオタニ用電源に合わせた改造です。
・
ニュートラルランプと、油圧警告灯の点きが悪いとのこと。
バルブをいじると点いたり消えたりします。
・
裏蓋を開けて配線の様子を確認しますが、特に問題無し。
・

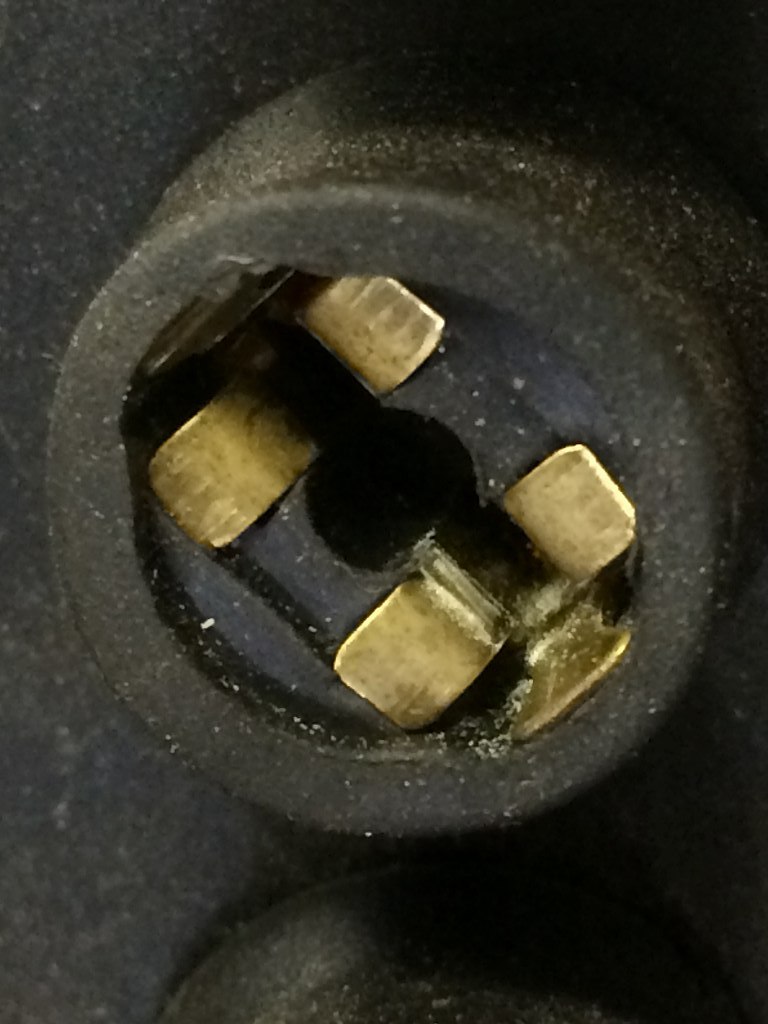

バルブのソケットをよく見ると腐食が進んでいます。
・
エンジン側スイッチ周りも問題なかったので、これが点灯不良の原因のようです。
・
ソケット全てに接点復活剤を塗布しておきます。
・
これで安定して点くようになりました。
・
前後ローターを新品交換したのでパッドも、と言ったところですが、
まだまだ残厚があるので面修正して継続使用することに。
・
多少斜めに摩耗し、スジが多数入った状態です。
・
ベルトグラインダーとサンドペーパーを使って、
摺動面の凸凹を取っていきます。
・
面が修正できました。これで新品ローターにも優しいでしょう。
・
裏板は、パッドが摩耗した時の一部干渉を避けて逃げを作ります。
左側はリヤ用で、インナーローターに近いので。
右2組はフロント用で、内側のフローティングピンのワッシャに近いので。
・
フロントローターは、サンスターのネオクラシック。
カタナ用インナーにZ用φ320ミリアウターの組み合わせです。
・
シートはお持ち込みの軽量なFRPベースの物に交換します。
・
金具とベルトを取り付けます。前側ゴムダンパーは純正新品に交換します。
・

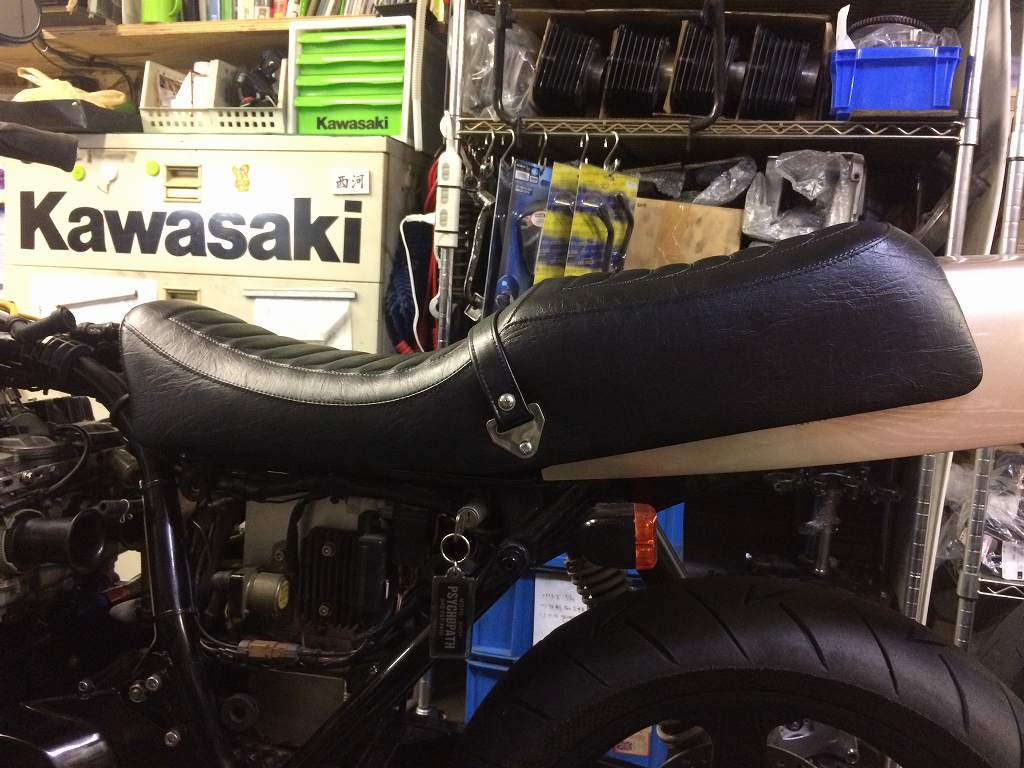

横から見るとこんな感じ。
・
ヒンジの位置と高さを調整して、なかなかのフィット感ですね。
・
夕方になり、セラコートを施工したマフラーなどが戻ってきました。
・
ステンレス生地のままだったライトステーも、
エッジのバリ取りをしてからセラコート。
・
腐食の酷かったフラットフィルターカバー類もセラコート。
・
マフラーは、使用中の物を再カチ上げ加工してからセラコート。
・
パイプ内側も、可能な限り塗ってあります。
こちらは中間の曲がりパイプ。
・
こちらはメガホンサイレンサー。
