ワークスタイプに設計したインナーローターの加工が終了しました。
・
先に出来上がっていた鋳鉄アウターローターを仮組してみます。
・

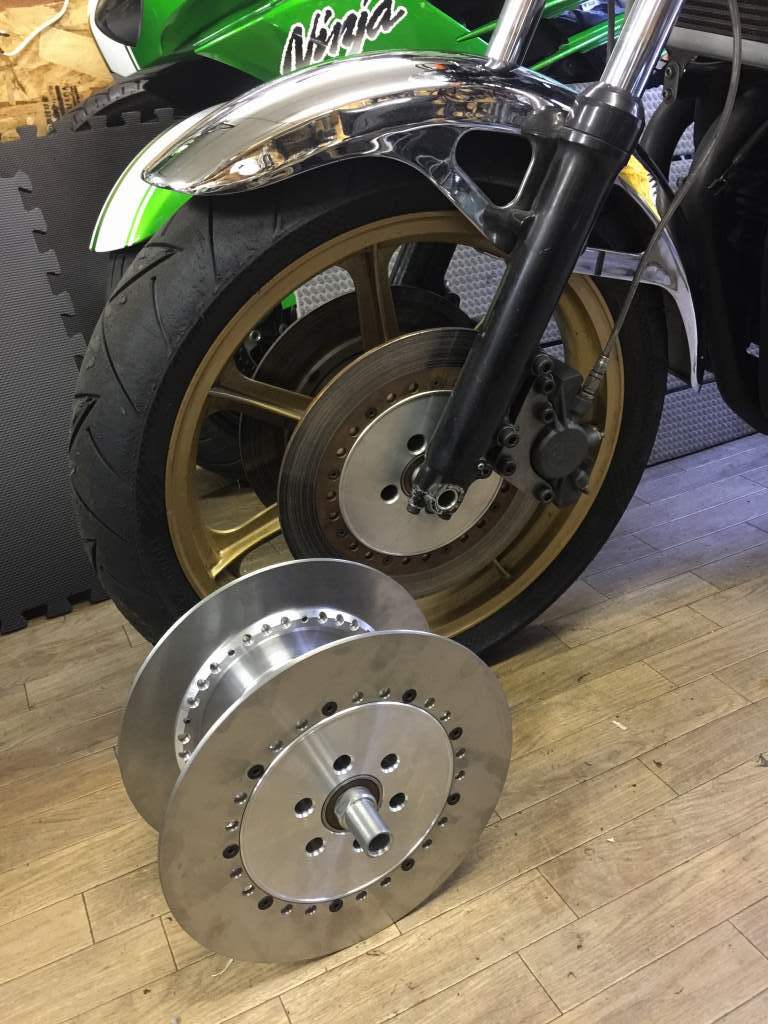

組み立てるとこんな感じです。
・
裏側はこんな感じ。
・

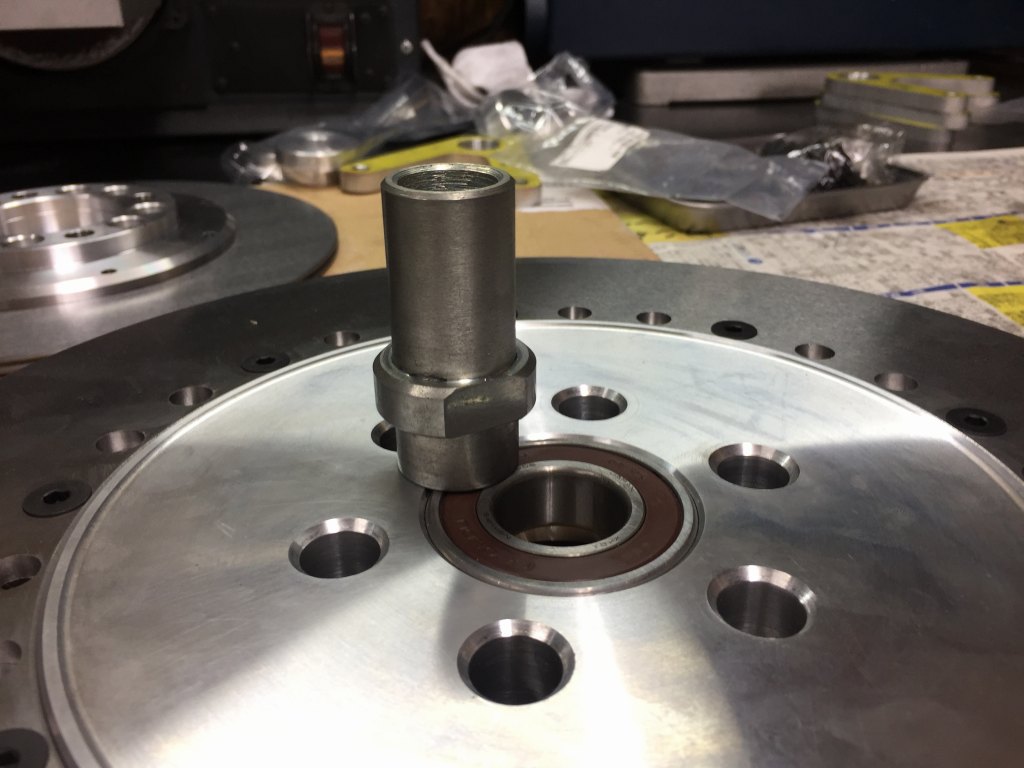

フロントアクスルシャフトは専用の中空シャフトです。
ナットとベアリングのカラーが一体化してあり、
荷重はここで支えるのでシャフトを薄肉化できる構造です。
・
ナットを通した裏側はこんな感じ。
・
φ18ミリの中空シャフトとカラーが入ります。ローター外径はφ296ミリです。
・
今回の仕様は、マービックモーリスを6穴化して取り付ける予定です。
ホイールはもうすぐイタリアから入荷予定。
・
リヤはこんな感じ。ローター外径はφ234ミリです。
・
リヤのアウターローターは厚さ6ミリで、
現在レーサーで使っているものと同じです。
