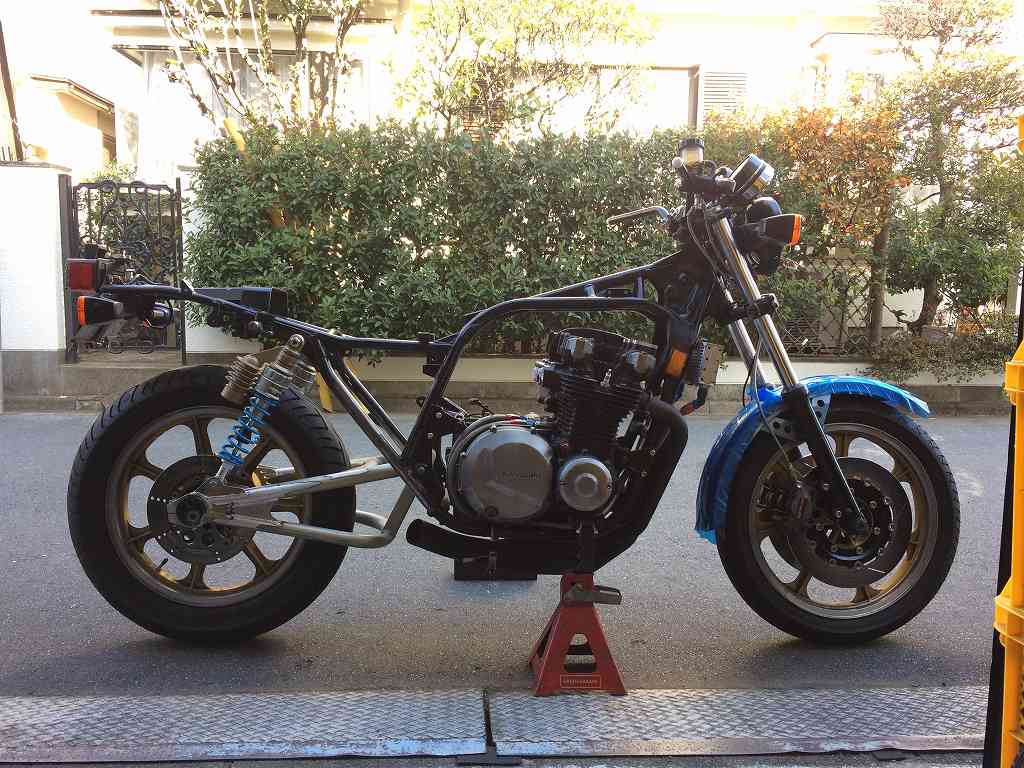

サス受けを加工したスイングアームを仮付けして車高を確認します。
・
ほぼ垂直に立てたのがこちら。
・
サス受けの取り付け位置の関係と、サス下側の延長キットのせいで、
車高はノーマルスイングアームの時より上がっています。
・
エキセントリックを上側に戻して、
これで1Gサグでちょうどいい車高となりました。
・
1Gでの沈み込みはストロークの1/3程度で、
プリロードも最弱でちょうどいいようです。
・
続いて新入荷のフロントスプロケットボルトロックプレートです。
こちらはモトショップ・テクニカ製の純正同形状のものですが曲げは無しです。
純正品は既に生産終了。
・
純正と同じように曲げて使います。
・
スプロケ→ロックプレート→厚いワッシャー→ボルトの順に取り付けます。
・
最後に回り止めのキャップを被せて、あとは腕を4本曲げて固定すればOKです。
・
本題のサイドスタンド修正加工です。
車高を上げたサスセッティングなのと、
スタンド根元のガタのため、現状は大きく傾きます。
・
木っ端をかましてみます。
このくらいに起きるよう、スタンドを加工します。
・
S字に曲がった部分で3分割します。
・
真っすぐ並べて長さも調節して仮溶接します。
・
現車合わせで長さが決まったら本溶接します。
・
凸凹を研磨して加工終了です。
・
開いた根元も狭く修正し、角度はこのくらいまで修正できました。
・
跳ね上げた時の張り出しも少なくなり、低いバックステップと両立できます。
・
そのバックステップなどの部品がこちら。
左のV字プレートはIGコイルブラケットです。
・
フレームにバックステップのボスを溶接します。
・
溶接完了です。
