Z1000J1 K.Y様 脱着式サイドスタンドの調整

サイドスタンドの仕上げです。
仮付けして、跳ね上げ角度やペダルとのクリアランスなどを確認します。
イメージ 1

ペダル操作の際、つま先に近いのでもう少し跳ね上げて逃げた方がよさそうです。
また、スタンドを出す時のピンの位置が悪いので、これは移設します。
イメージ 2

ストッパー部分を少し削除し、跳ね上げ角度を上げました。
スタンドを出す時に使うピンも、やや後方に移設しました。
イメージ 3

再度仮付けして確認します。
イメージ 4

操作中のつま先とのクリアランスも確保できました。
ピンはかかとでスタンドが出せる位置に設置。
イメージ 5

塗装して完成です。
イメージ 6
イメージ 7

バンク角も問題無いでしょう。
イメージ 8

スタンドでの傾きは浅めのこのぐらいに設定。イメージ 9

続いてサイレンサーのステーを製作します。
先ず、厚紙で3次元の形状を検討します。
イメージ 10

決定した形状で5ミリのジュラルミン板を切り出します。イメージ 11

プレスで曲げて塗装します。
イメージ 12

取り付けるとこんな感じです。
イメージ 13
イメージ 14

続いて前後のタイヤ交換です。
イメージ 15

リヤタイヤをホイールから外します。イメージ 16

リムの内側には、長年のタイヤカスが堆積しているので、
エア漏れの原因にならないよう汚れを落とします。
イメージ 17

汚れを落として軽く研磨しました。イメージ 18

リヤタイヤは明日入荷なので、次にフロントの作業です。イメージ 19

フロントのアクスルシャフトは、固着して抜けません。
真鍮棒で叩いて抜きます。
イメージ 20

抜いたアクスルシャフトがこちら。だいぶサビついていたようです。
右側のカラーも固着して抜けません。
イメージ 21

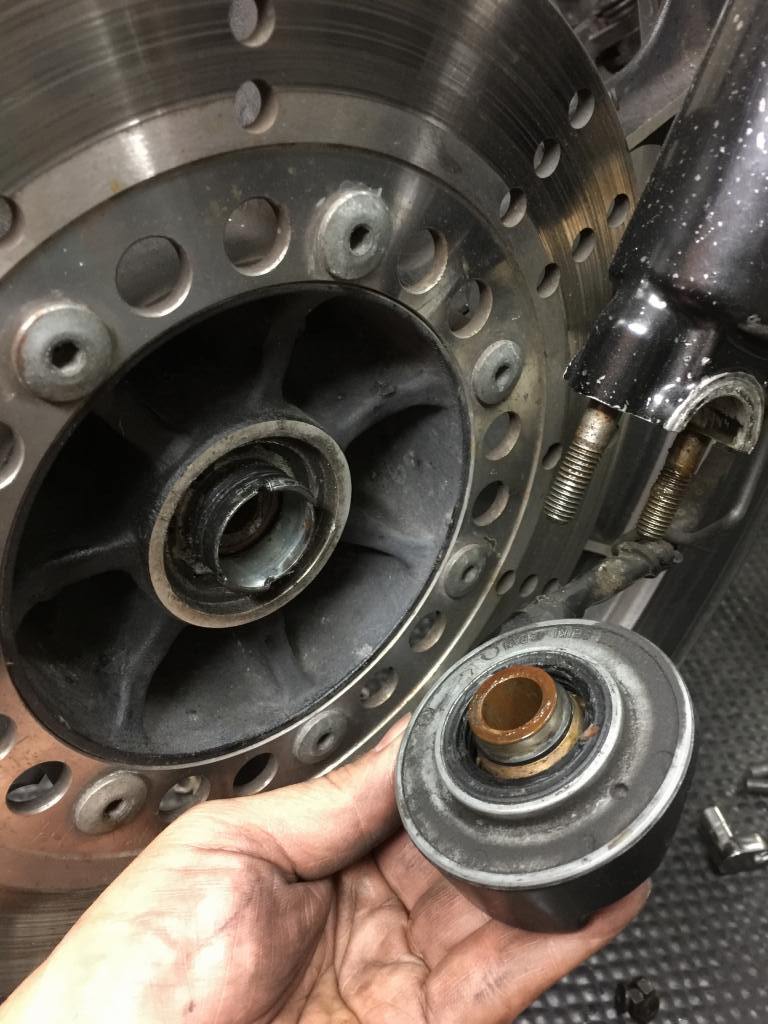

スピードメーターセンサーを外すと、回転子のツバが潰れて変形しています。イメージ 22

フロントタイヤを外すと、
リムの内側はリヤ以上にタイヤカスとサビで汚れています。
フロントはエア抜けしていたので、この汚れが原因かもしれません。
イメージ 23

リムを研磨し、バルブも外して点検します。
イメージ 39
イメージ 24

フロントにコンチクラシックアタックを組み付けます。イメージ 25

組み付けたらバランス取りします。イメージ 26

シャフトはペーパーで研磨したら、軽く通るようになりました。イメージ 27

潰れた回転子を修正します。
イメージ 28

修正後はこちら。組み付け時は溝をしっかりと合わせることが肝心です。
イメージ 29

フロントタイヤの交換終了です。フェンダーの角度も微調整。イメージ 30

続いて、フロントブレーキホースの修正です。
ハンドルを低くした関係で、バンジョーとステムが干渉して、
マスターの角度が悪くなってしまったとのこと。
イメージ 31

ブレーキはカスタム予定があるそうなので、
今回はホースの上下を入れ替えて対応します。イメージ 32

バンジョーの向きが変わり、マスターの角度が修正できました。イメージ 33

基本は、ハンドル上面が水平、マスターのリザーバータンクも水平です。イメージ 34


シートのダンパーも、硬化していると前後に滑るので新品交換しておきます。イメージ 35
イメージ 36

ウインカーの点滅速度は遅いので、ICリレーに交換しておきます。イメージ 37

続きは明日へ。
イメージ 38
