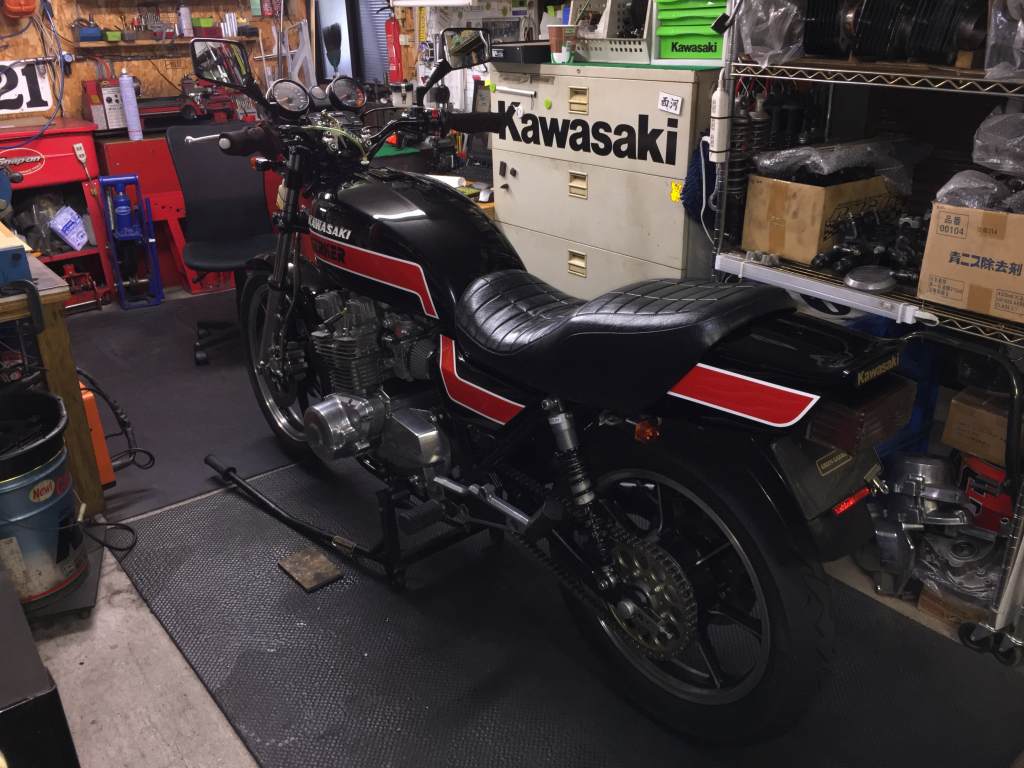

Z1000J　U.T様　チェンジペダルの修正

ステアリングネックにハンドルロックがあるタイプですが、
キーが無いのでハンドルロックは使えませんでした。

・
そこで今回はイグニッションスイッチごと交換し、
ハンドルロックのプランジャーが飛び出すタイプに変更して、
ハンドルロックを使えるように改造します。
使用するイグニッションスイッチはエリミネーター250のもので、
今でも購入できます。部品番号は27005-5078です。

・
配線以外の本体の取り付けはボルトオンです。

・
既存のイグニッションスイッチを外します。
・
右が車体から外したもの。ハンドルロックのプランジャーが無いタイプです。
・
エリミネーター250のイグニッションスイッチを取り付けます。
・
キーのポジションは90°ほど向きが変わります。
こちらがIG　OFFの状態です。

・
こちらがIG　ONの状態です。

・
配線は、若干違うので改造します。
現車はJ1用に改造された1000R2メインハーネスです。

・
カプラーをスイッチ側に合わせるので一旦切り取ります。
・
配線の色が一部異なるので、配線図を参考にして繋ぎます。
1000R2側と回路も配線の本数も同じなので、
この部品番号の物が相性がいいです。

・
続いて、ハンドルロック用のストッパーを取り付けます。
厚い鉄板から切り出したものをフレームに溶接します。

・
今回はステムを分解しないで行うので、
溶接は少しずつ行い、周囲にあまり熱が回らないよう注意します。
・
溶接するとこんな感じです。

・
塗装して完成。

・
フロント周りが終了しました。

・
続いて、ノーマルチェンジペダルの修正です。
・
ペダルの軸受のガタが大きく、ボールジョイントにもガタが出てるので、
シフトフィールが悪くなっています。

・
そのガタはこのくらいあります。

IMG 0755

サイドスタンドはコンパクトな脱着式に変更済みなので、
1000R並みに車体側に寄せる作業も同時に行います。

・
純正のボールジョイントはドリルで揉んで切り離し、
新たにロッドエンドを使用します。

・
そのままだとリンクが長すぎるので、ロッドエンドは少し切り詰めて使用します。
・
ボールジョイントを切り離すとこんな感じです。
・
ペダルの軸受部もだいぶ摩耗してガタが大きくなっているので、
一旦切り離して新たに作った軸受と交換します。

・
軸受をペダルに溶接したら、ペダルのオフセットを小さく加工します。

・
一旦切り離して長さを調節後、溶接します。
・
オフセットはこの位。

・
溶接部分を研磨してペダルの完成です。
・
ジェネレーターカバーの配線の辺りからオイル漏れするので、これも修理します。

・
クラッチレリーズレバーのワイヤー受け軸穴の摩耗が進んできたようです。

・
動画はこちら。

IMG 0773

レリーズは新品交換しておきます。

・
ジェネレーターカバーを外します。
・
グロメットのボンドを剥がします。
・
グロメットは十分弾力性があるので継続使用で。
キレイに脱脂して液体ガスケットを塗布して組み付けます。

・
スプロケットカバーを取り付けたら、レリーズレバーの遊びを調整します。
・
ペダルの塗装ができました。ラバーも新品交換済みです。

・
改良したチェンジペダルを取り付けるとこんな感じです。
・
動画はこちら。ガタがだいぶ少なくなりました。
