純正のヘッドライトステーが無いので汎用品で代用します。
・
ヘッドライトの位置は、ほぼ純正と同じです。
・
電装品はマウントプレートを製作して左側に集約します。
・
一番左側はスターターのマグネットスイッチの場所ですが、
フレームと干渉するのでプレートを曲げて内側に逃がします。
・

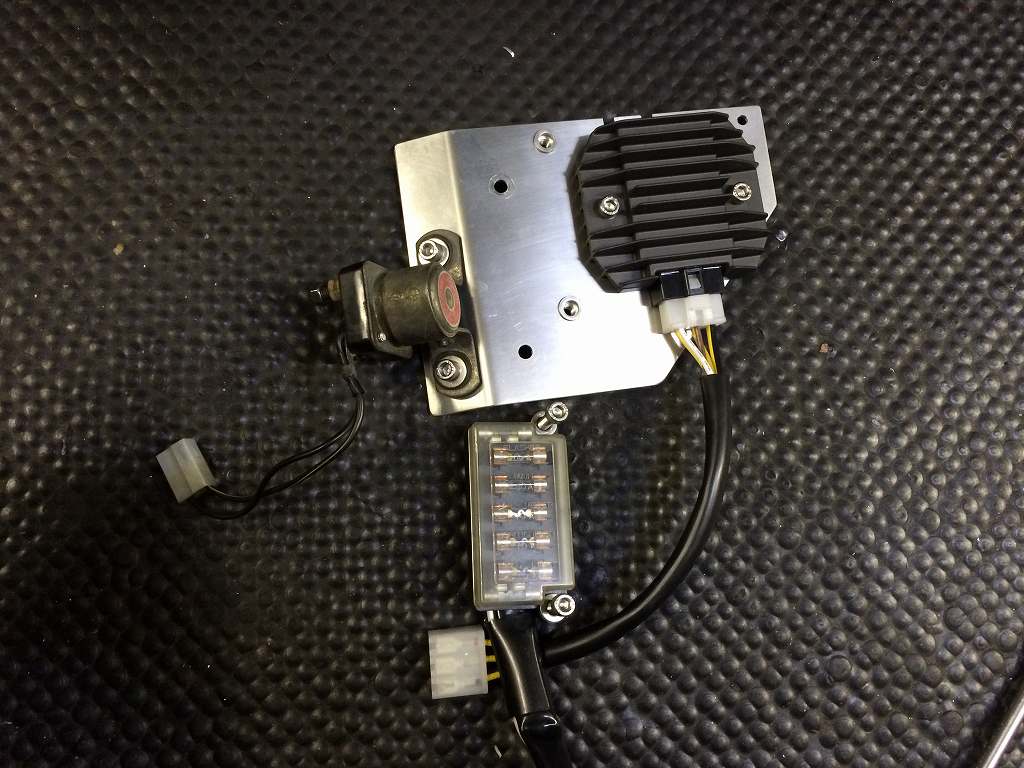

プレートに付くのはこの3ユニットです。
・
本来のヒューズBOXの場所にはETC本体を付けるので、
ヒューズBOXはこちらとしました。
・
ヘッドライトリレーと長さの余った配線をまとめるとこんな感じ。
・
こちらはテールカウルを真上に持ち上げるためのブラケットです。
・
フレームに取り付けるとこんな感じ。
・
テールランプブラケットは、ウインカーステーの部分が傷んでいるので、
カットしてあります。
ウインカーは別途ステーを作って少し前方にマウントします。
・
ハーネスの改造が済んだところでリヤウインカー以外の灯火類をチェックします。
・
メインハーネスはR2用なので、
丸メーターとの接続は変換ハーネスを介しています。
・
シートとテールカウルの位置関係はこんな感じ。
テールカウルを水平に持ち上げ隙間を無くしています。
・
もうすぐ完成です。
