お持ち込みのS1シートにフジツボを取り付けます。
・
先ず、基準となる前側の穴を開けます。
位置はシートベースに初めからある穴の中心です。
・
キリで位置決めしたらリーマーで8ミリまで広げます。
・
他の穴は型紙に沿って開けていきます。
・
中央と後ろはドリルで穴開けします。
・
フジツボはカワサキ純正部品のこちらを加工して使います。
・
表側は皿揉みします。
・
裏側は突起を削除します。
・
今回はテールカウルとは一体化しないので、
後ろ側の皿ビスは中心にタップを立てて裏からビス止めします。
・
組み込むパーツはこちら。
・

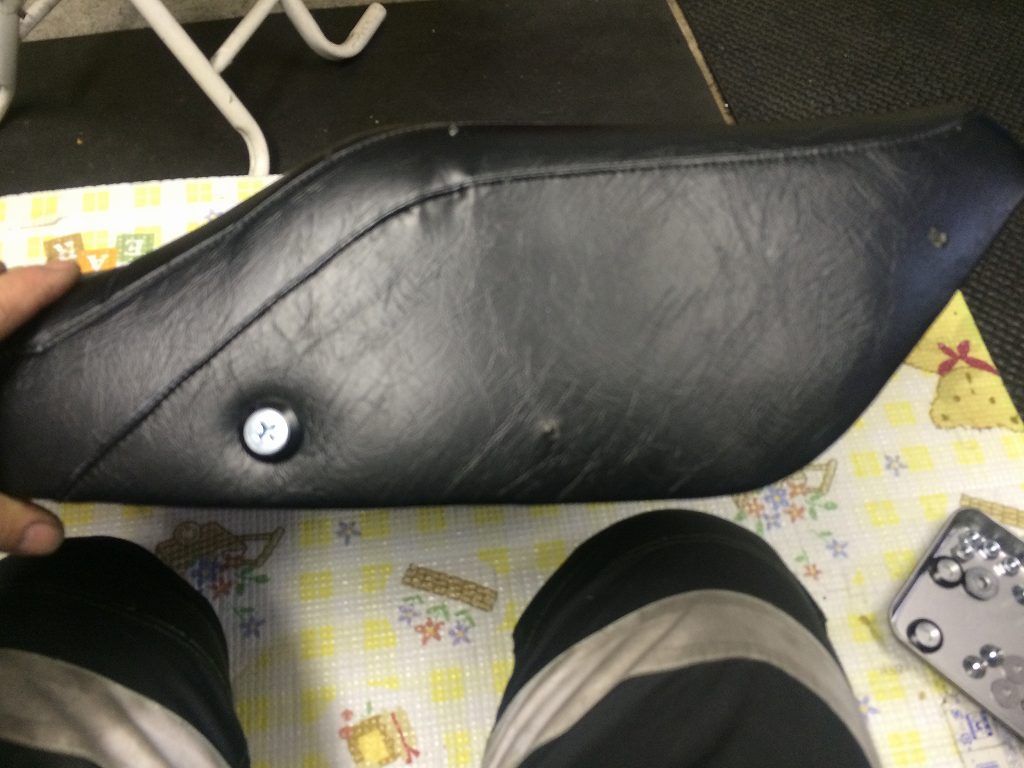

フジツボをシートに取り付けていきます。
・
取り付け終了。
・
今回は全てダミーです。
・
これでテールカウルに干渉しません。
・
あとは、シートとテールカウルのクリアランスを最小にして取り付けてください。
