KZ900A4 F.K様 スイングアームピボットベアリングの組み付け

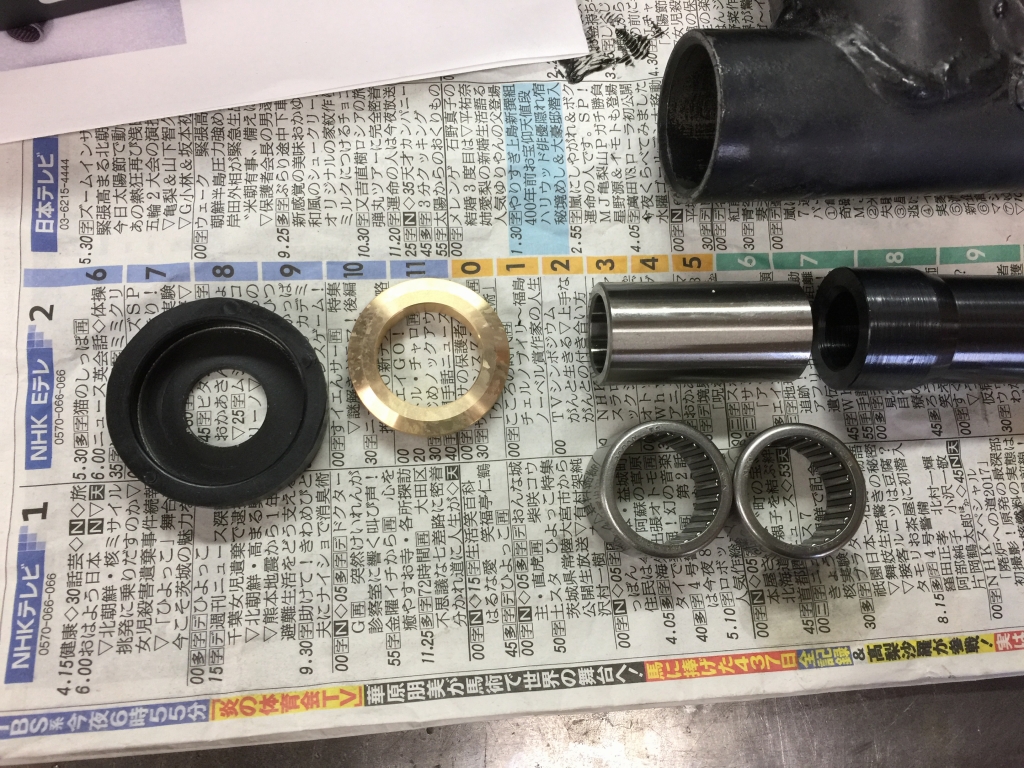

交換用のピボットベアリングキットが入荷しました。イメージ 1

ノーマルの滑り軸受から、複列のニードルベアリングになりますイメージ 2

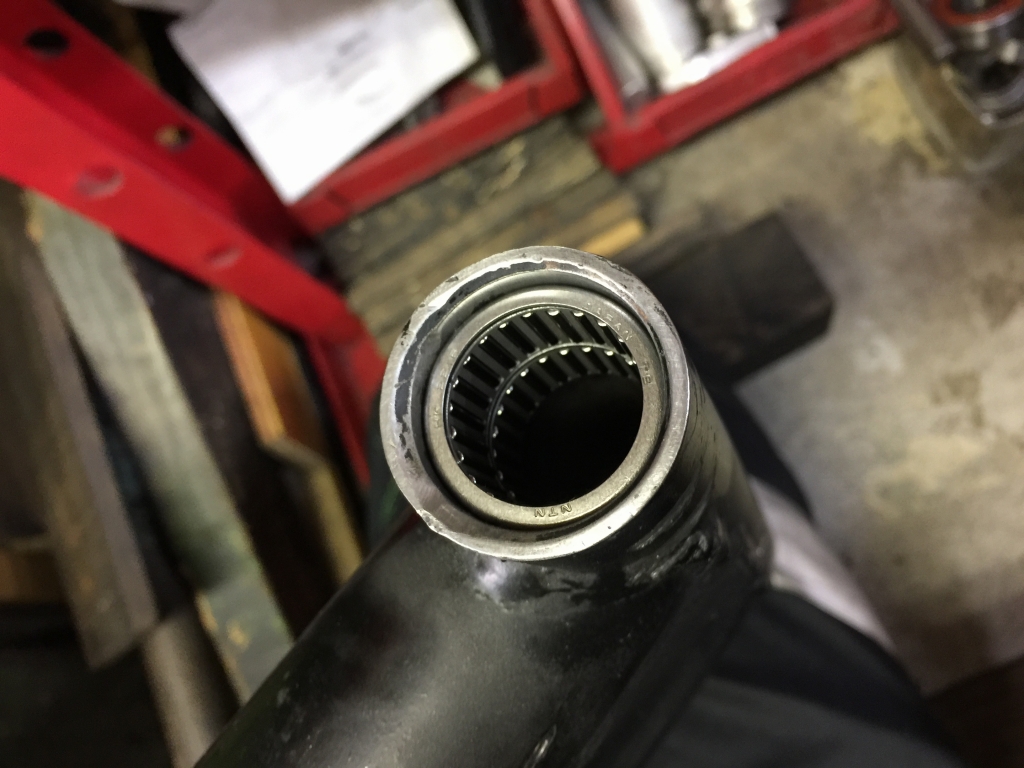

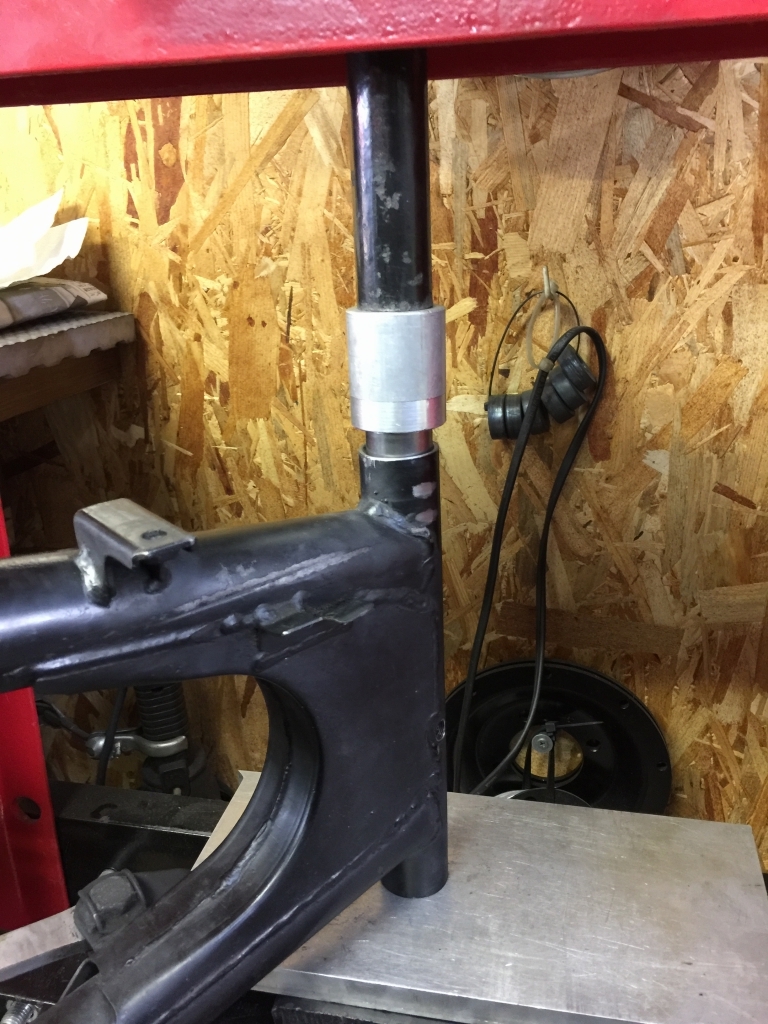

一つ目のベアリングを圧入します。イメージ 3

規定の深さまで沈めます。
イメージ 4

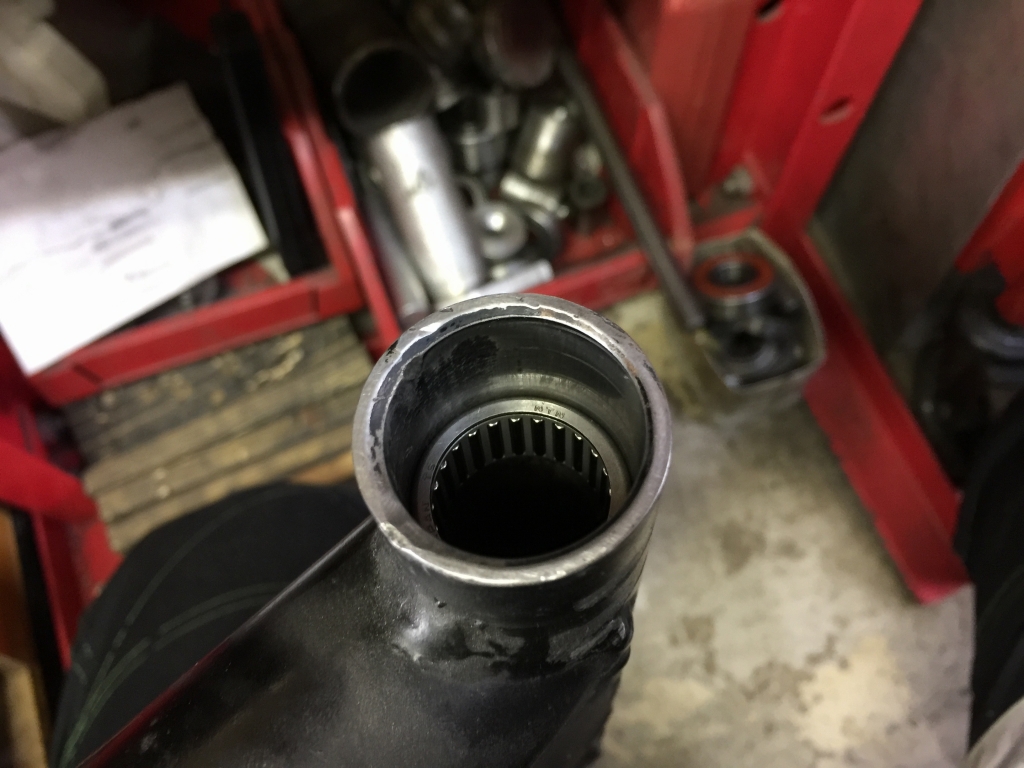

直列に2つ目のベアリングを圧入します。イメージ 5

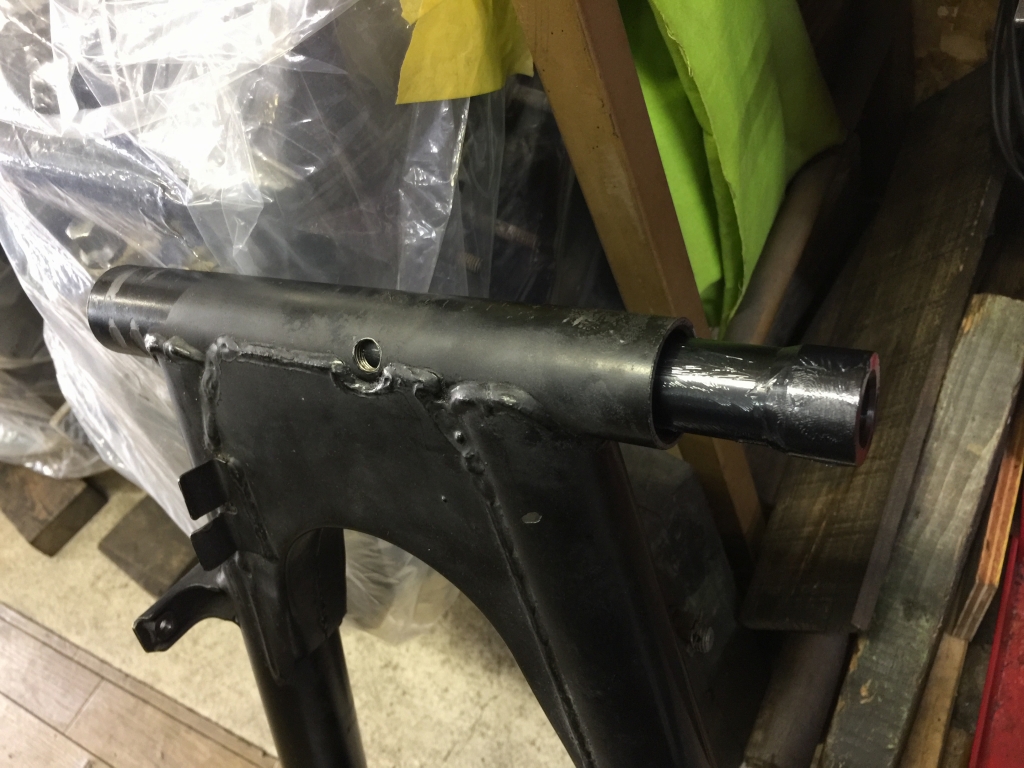

反対側からセンターカラーを挿入します。イメージ 6

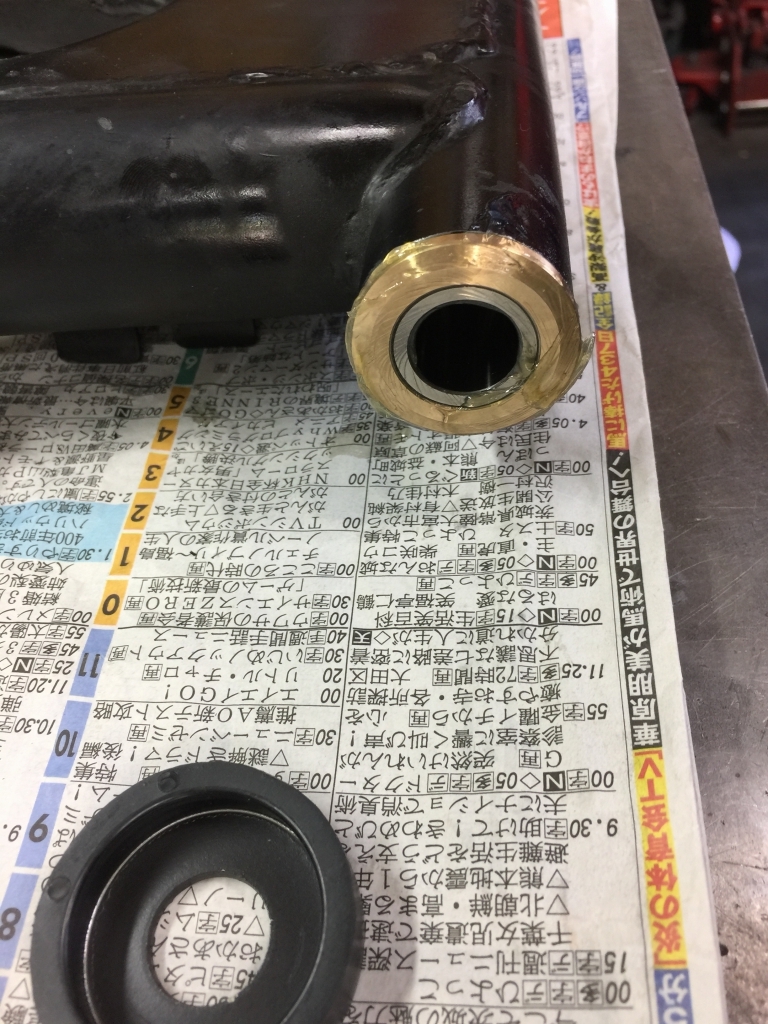

4つのベアリングを圧入したら、
端面にスラストブッシュを圧入し、スリーブを入れます。
イメージ 7

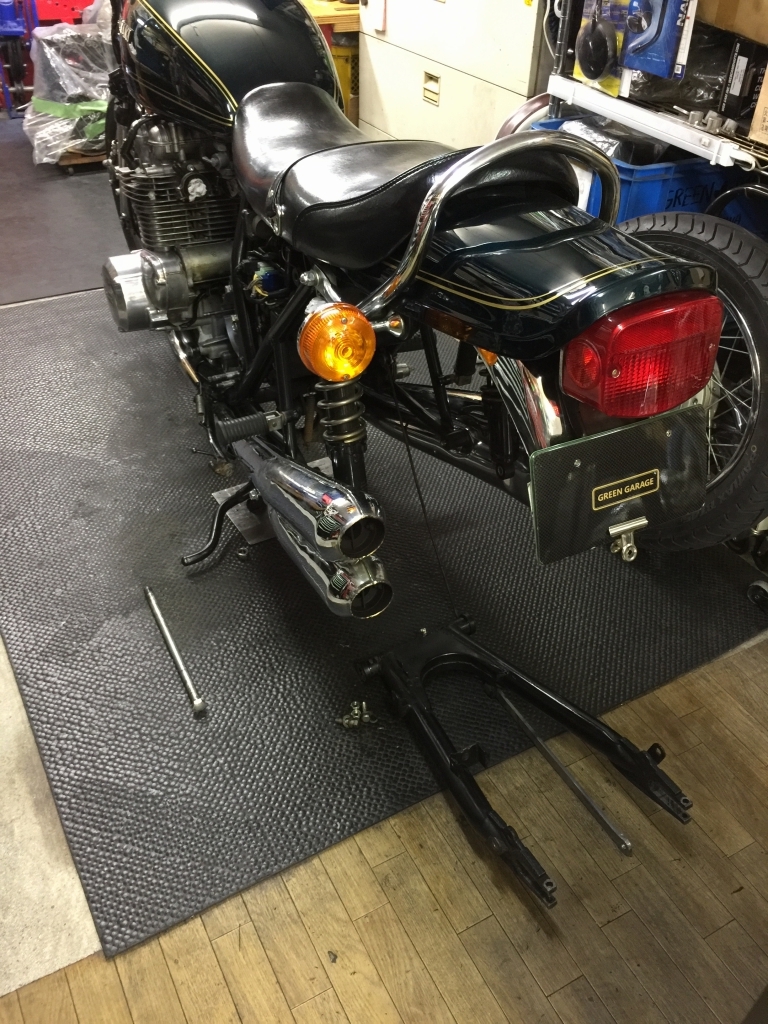

スイングアームを組み付けます。
イメージ 8

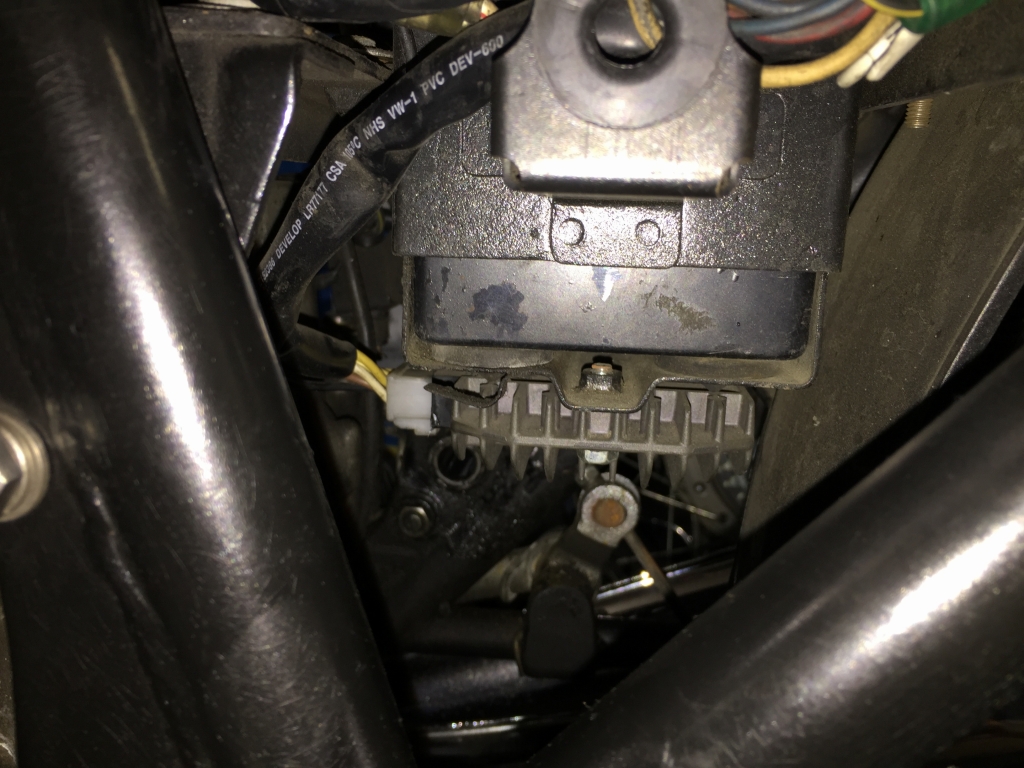

バッテリー下にレギュレーターがあるので、
スイングアームを付ける前にカプラーを抜いて点検します。イメージ 9

部品は新しい物でした。
湿気の溜まりやすい場所にあるということで、

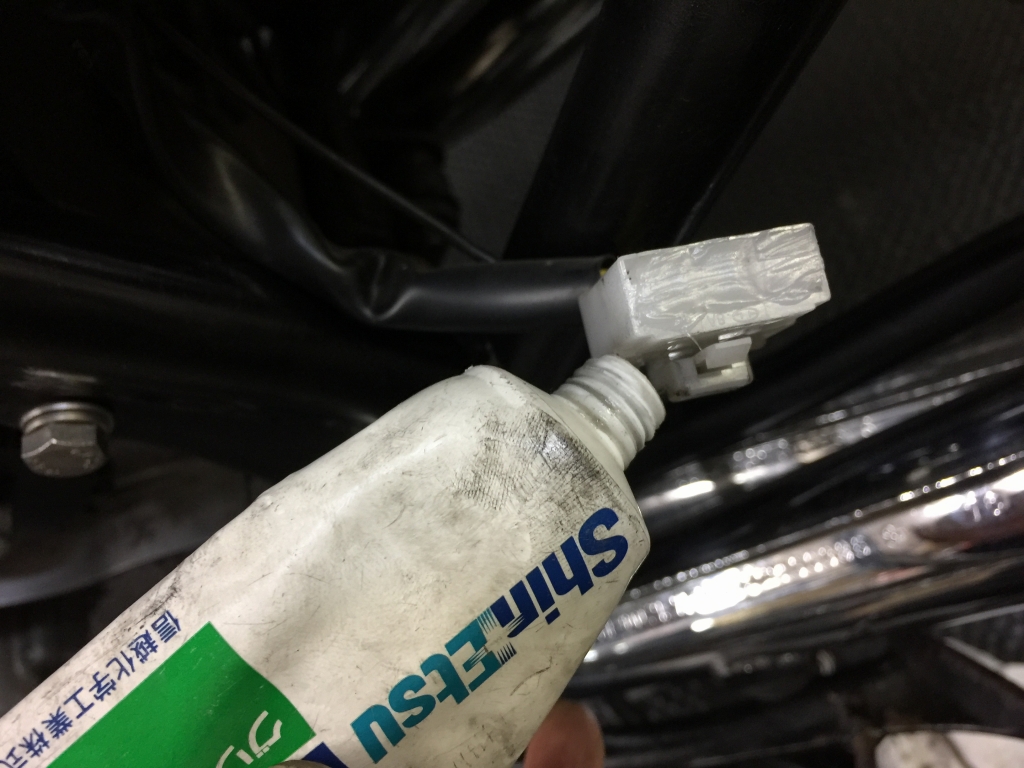

端子にシリコングリスを塗って防水しておきます。イメージ 10

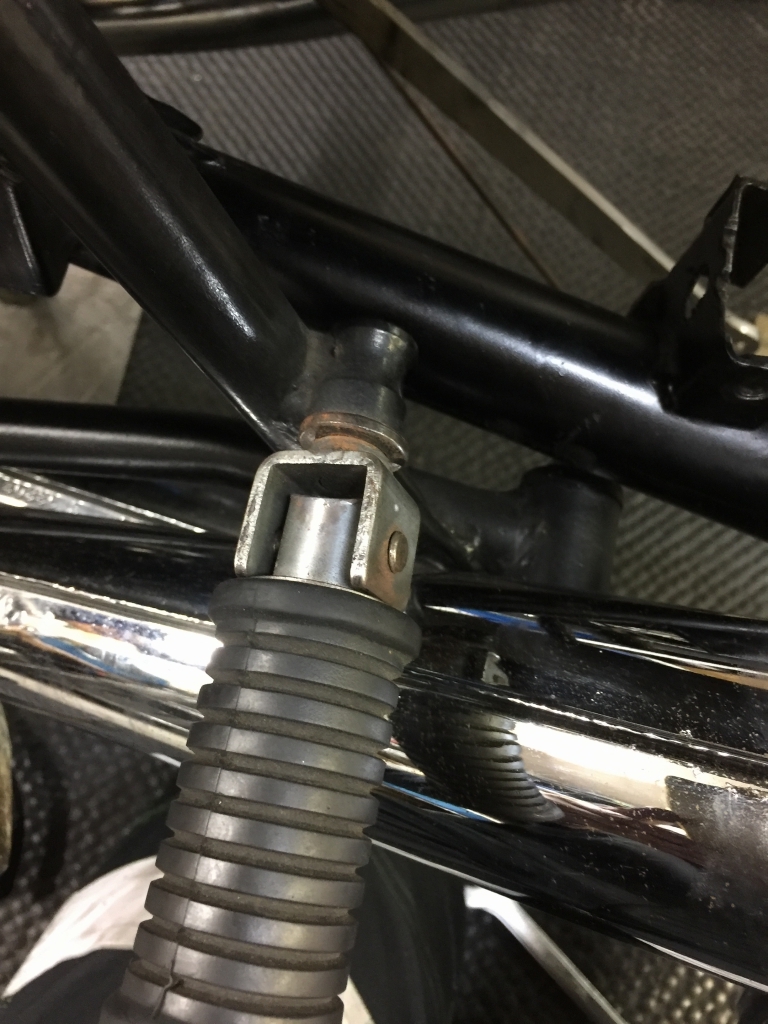

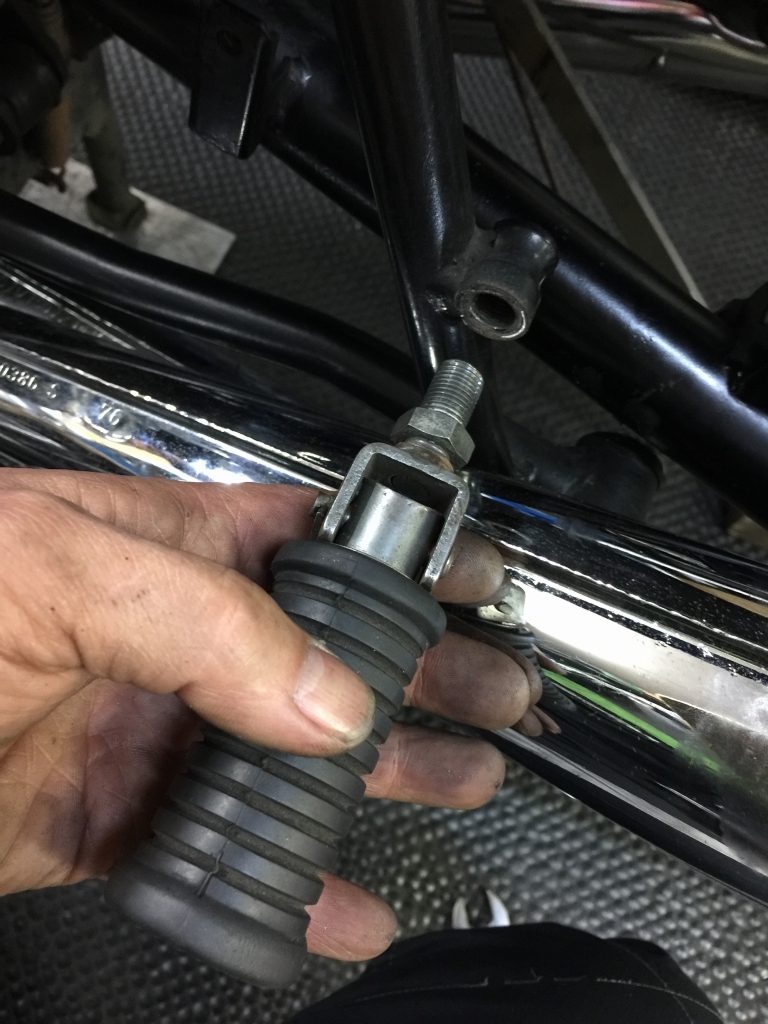

タンデムステップが緩く回ってしまうので点検します。
ロックナットが付いていないようです。
イメージ 11

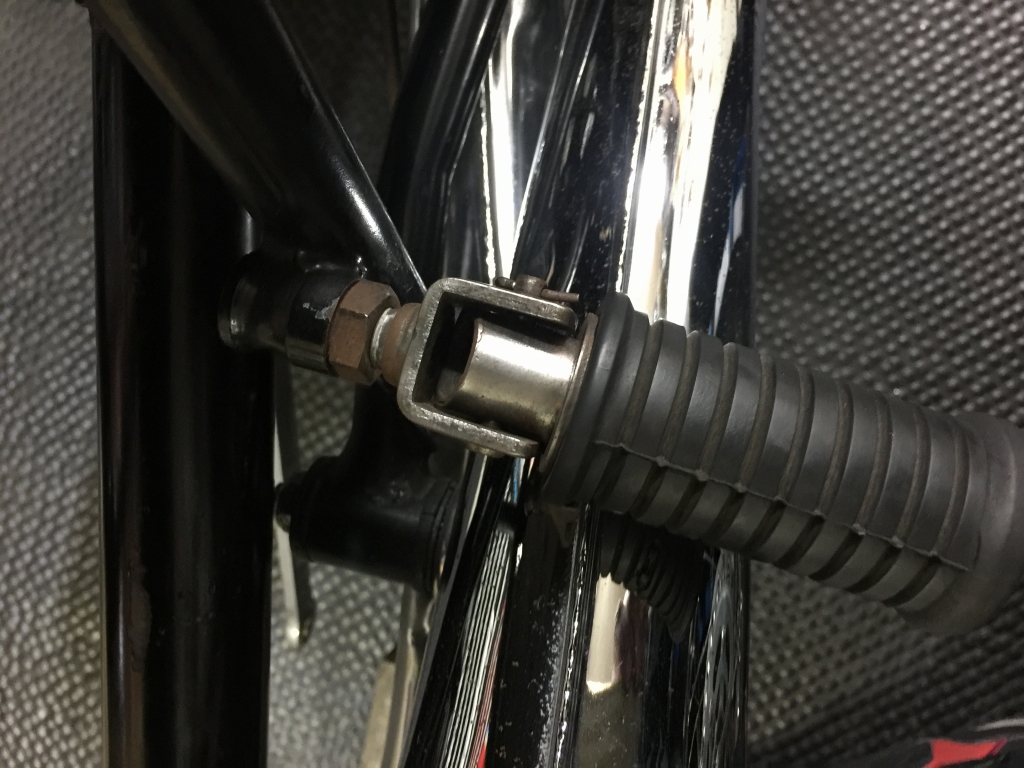

反対側は問題無し。
イメージ 12

ロックナットは細目のM12です。
イメージ 13

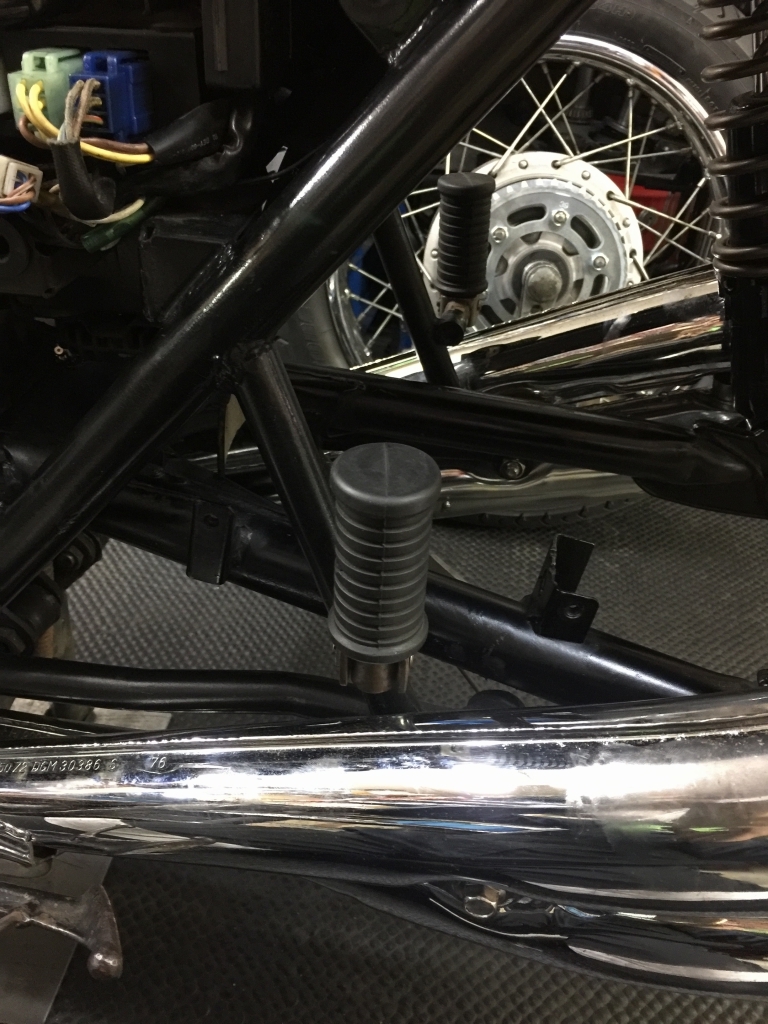

Z1系タンデムステップは垂直取り付けが正解です。イメージ 15

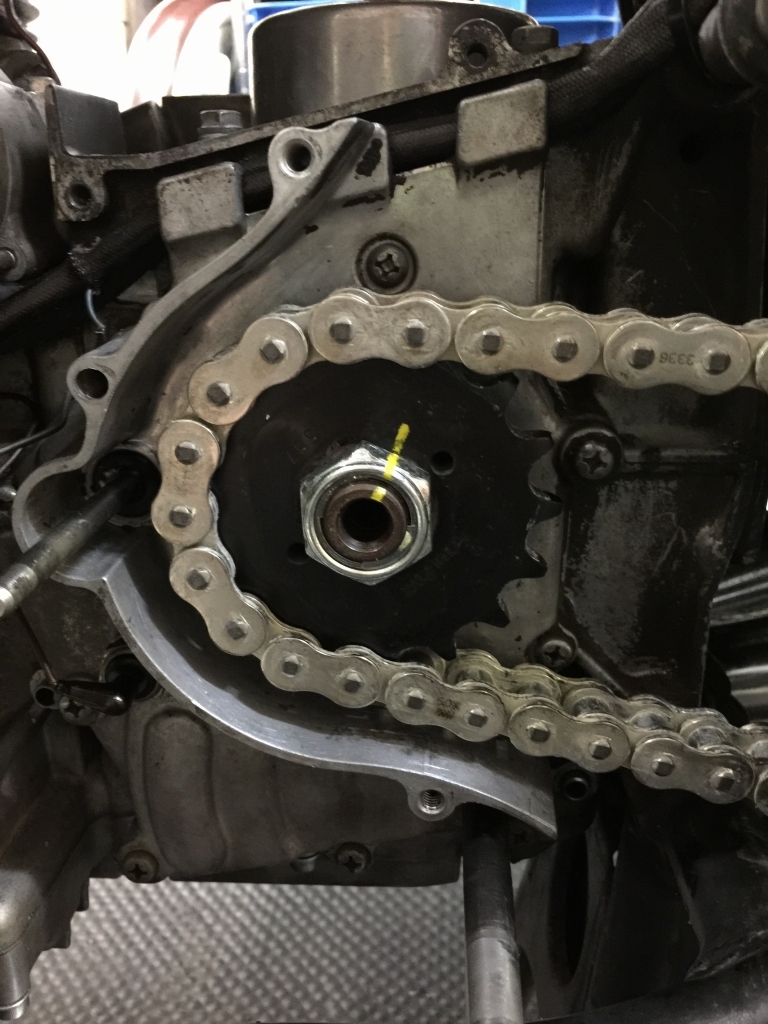

チェーンとスプロケを取り付けます。

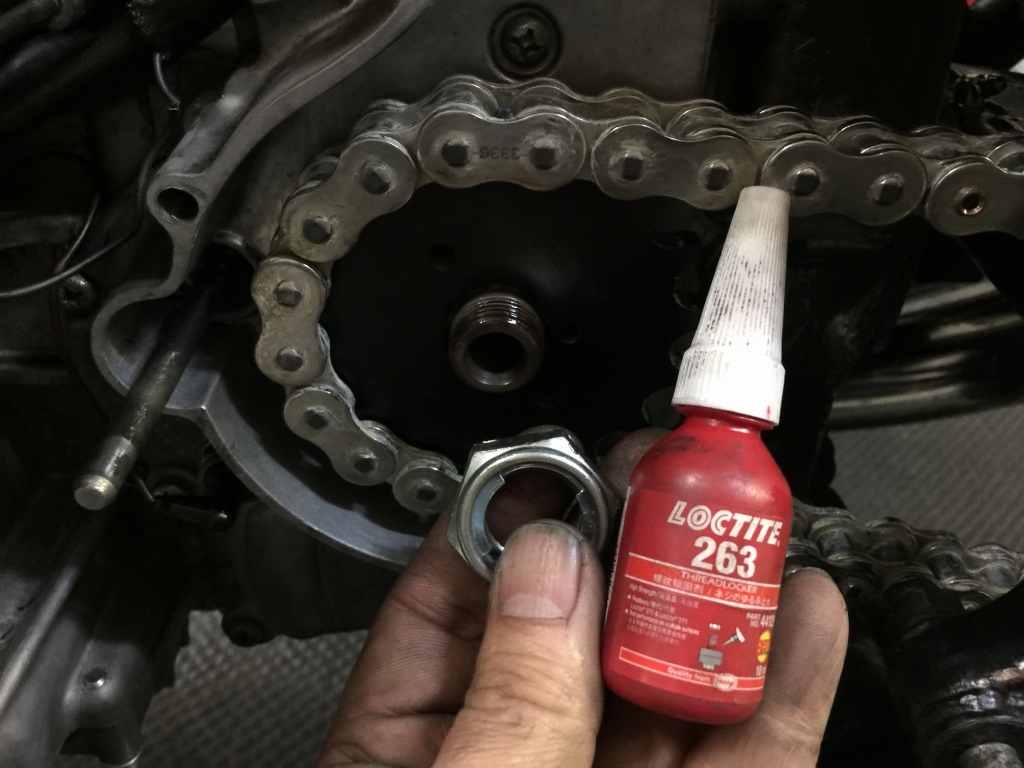

フロントのロックナットは大型のセルフロックなので、
ロックワッシャが使えません。
念のためロックタイトを塗布して組み付けておきます。
イメージ 14
イメージ 16

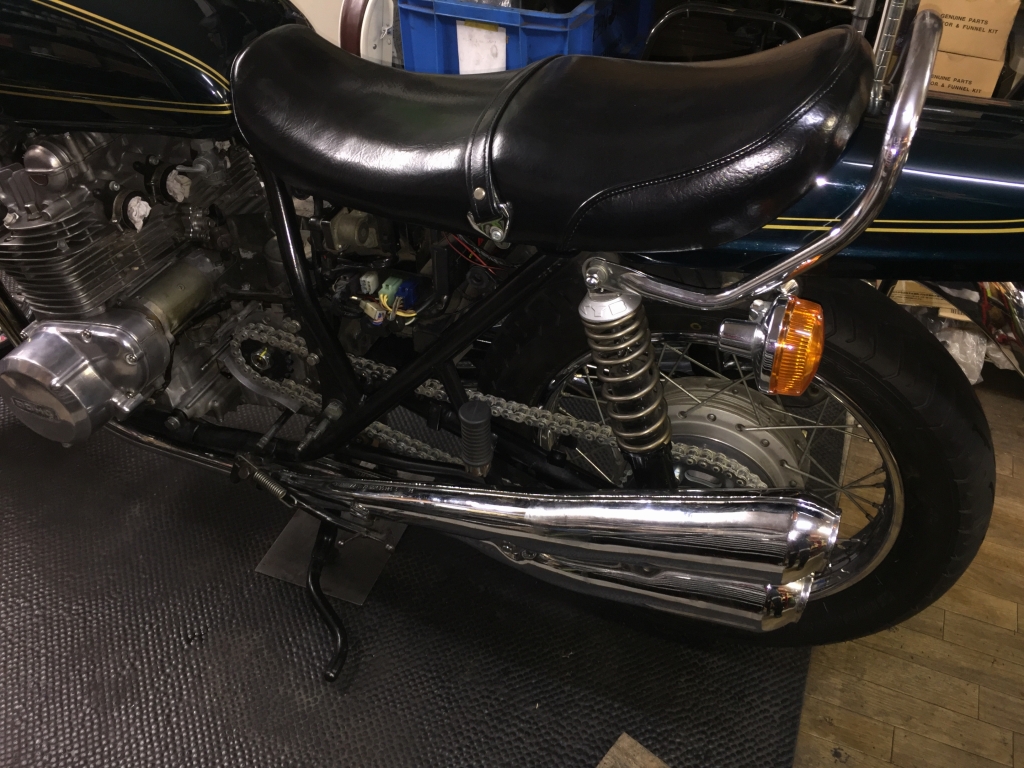

リヤホイール回りが組み上がりました。
イメージ 17

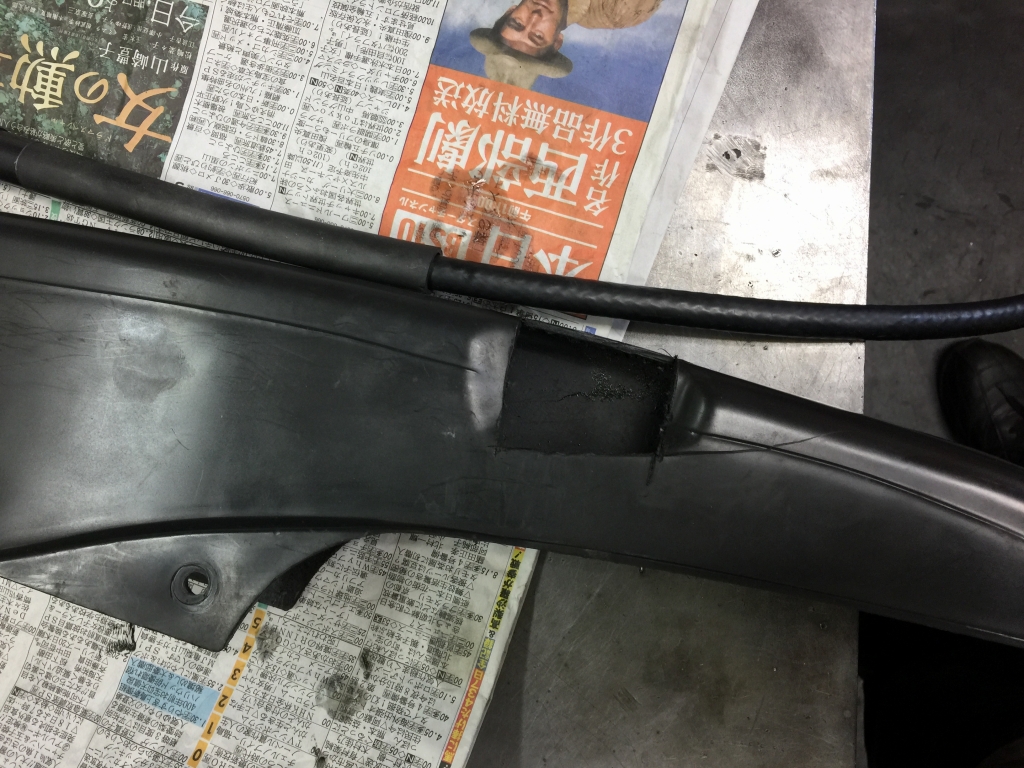

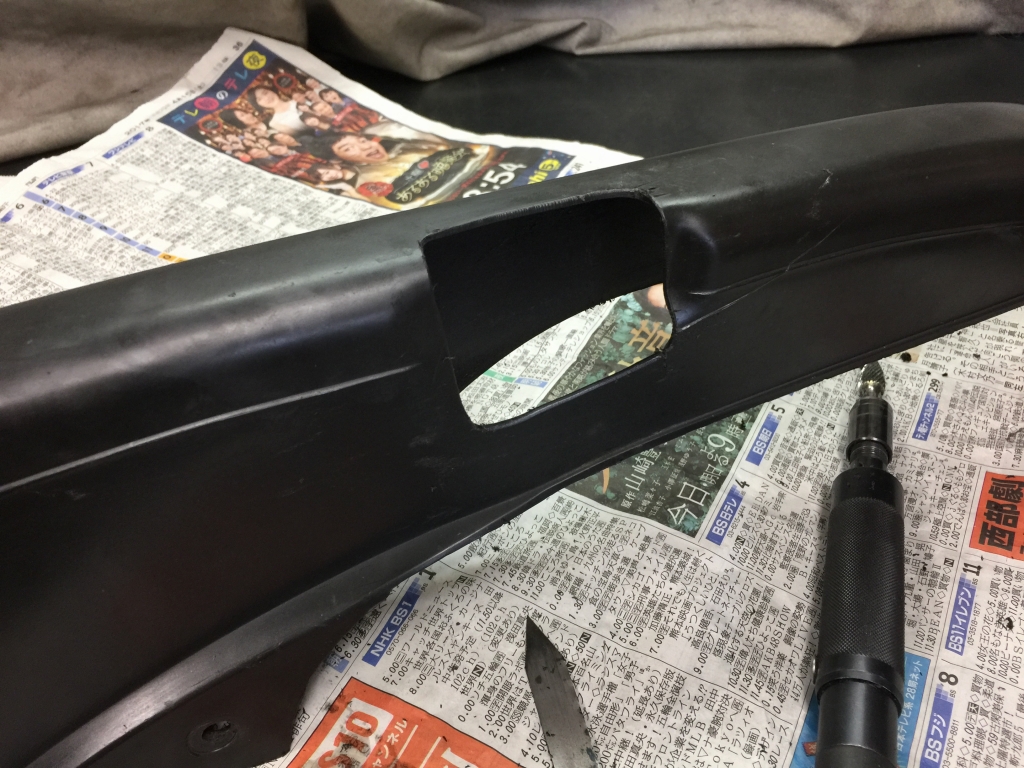

チェーンケースは、リヤショックの逃げ穴が切りっぱなしだったので修正します。イメージ 18

修正後はこんな感じです。
イメージ 19

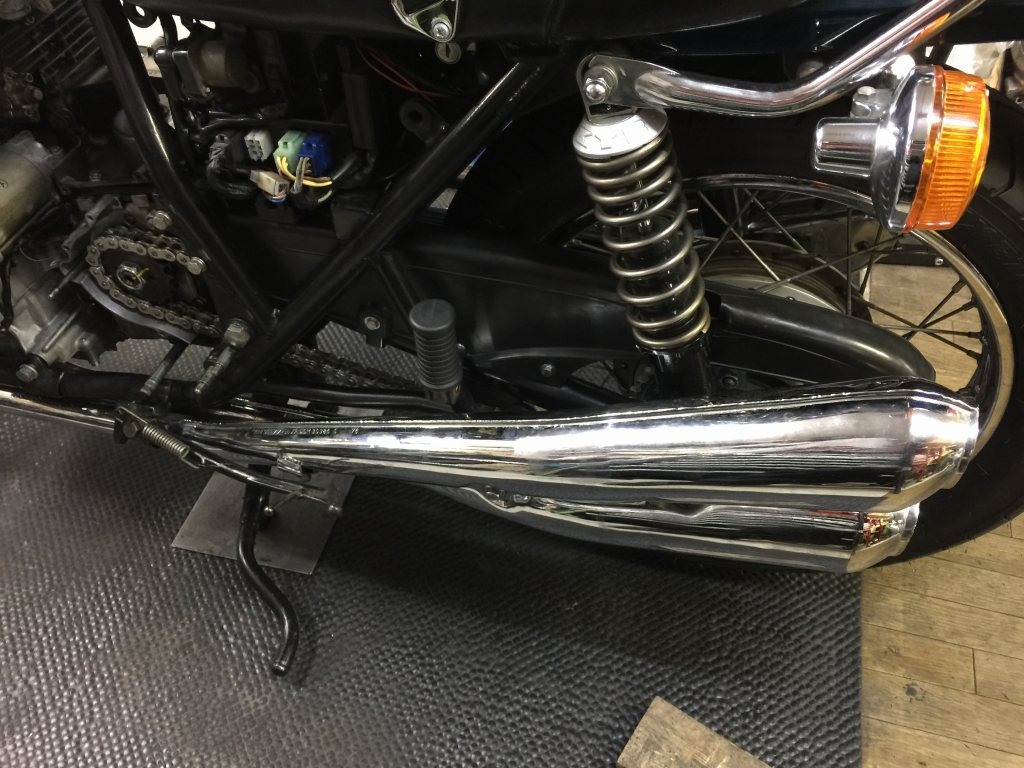

チェーンケースを取り付けます。
イメージ 20

後はノーマルタイプハンドルの入荷待ちです。イメージ 21
