プラグコードはウルトラのZRX1100用を使います。
コイルがDYNA2000のコンパクトコイルなので、
コイル側のターミナルもプラグ用を使います。
![イメージ 1](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1894048_66_67879566_img_0.jpg)
・
ジョイントせずにターミナルを直接かしめてすっきりと。
![イメージ 2](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1894048_66_67879566_img_1.jpg)
・
コイル側も90°のキャップがちょうどいいです。
![イメージ 3](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1894048_66_67879566_img_2.jpg)
・
ブリーザーホースも新調します。
曲がりがきついので、潰れ防止に硬いコイルを入れておきます。
![イメージ 4](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1894048_66_67879566_img_3.jpg)
![イメージ 5](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1894048_66_67879566_img_4.jpg)
・
ヘッド行きのオイルラインは、
既存のフィッティングを流用してホースを長く作り変えて対応しました。
![イメージ 6](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1894048_66_67879566_img_5.jpg)
![イメージ 7](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1894048_66_67879566_img_6.jpg)
・
クランクトリガーの設定は、専用のゲージを基準に標準の35°にセットします。
![イメージ 8](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1894048_66_67879566_img_7.jpg)
・
前回取り付かなかった4-2-1のマフラーに代わり、
今度はワイバンの4in1が用意されました。
![イメージ 9](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1894048_66_67879566_img_8.jpg)
・
ZRX1100用ですが、ニンジャにもピッタリです。
![イメージ 10](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1894048_66_67879566_img_9.jpg)
・
アンダーフレームとのクリアランスも許容範囲です。
![イメージ 11](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1894048_66_67879566_img_10.jpg)
・

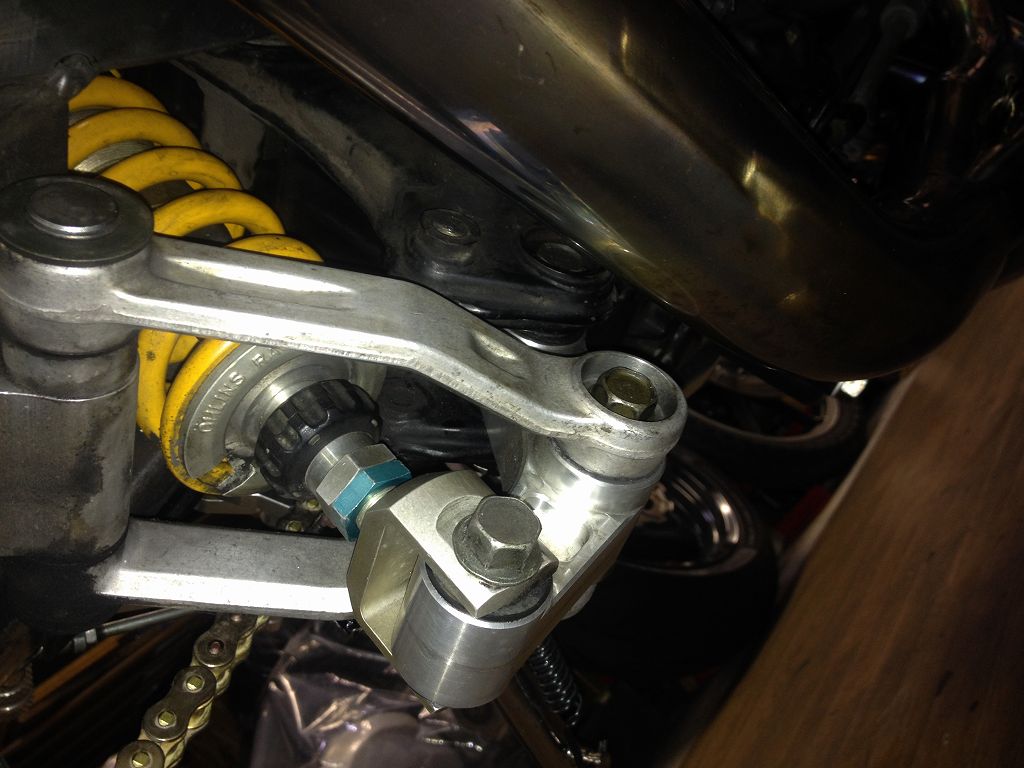

モノサスのリンクとも十分なクリアランスです。
![イメージ 13](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1894048_66_67879566_img_12.jpg)
・

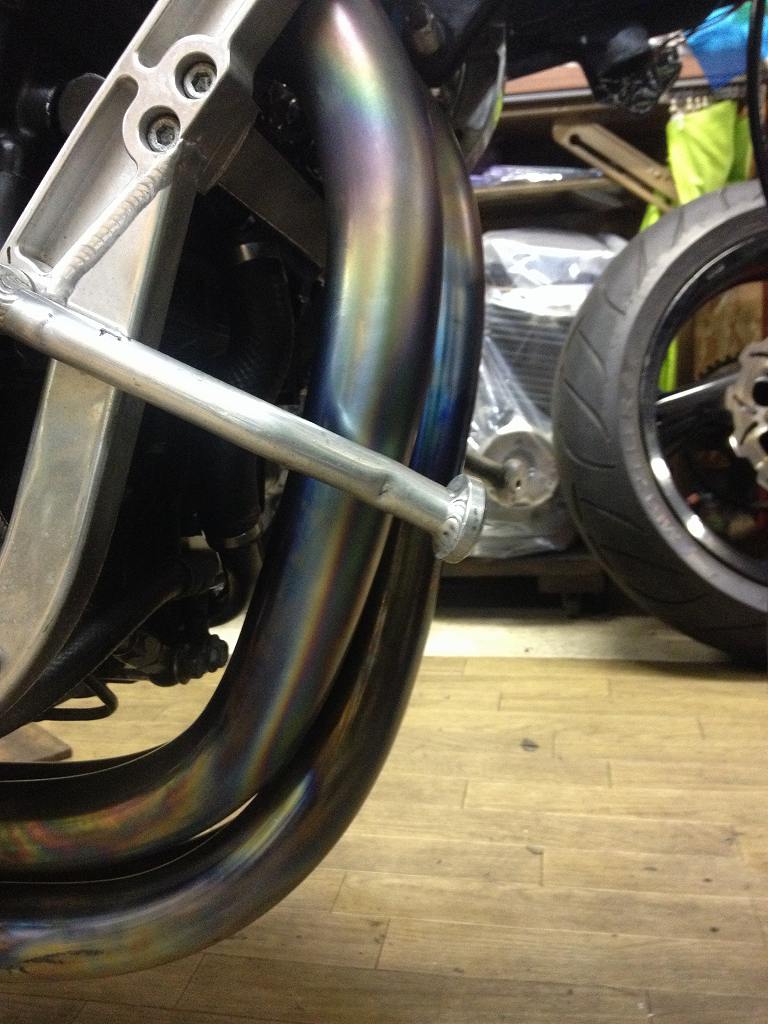

ラジエーターは、少し前に出さないと付かないかも。
![イメージ 12](https://www.archive.greengarage.jp/wp-content/uploads/2021/04/res_blog-ec-16_green_garage_folder_1894048_66_67879566_img_11.jpg)
