GPZ1100 I.S様 ヘッド組み立て

エンジンの組み立て作業に入ります。イメージ 1

先ずはヘッドの組み立てから。
バルブは継続使用するのでカーボンを落として洗浄します。
イメージ 2

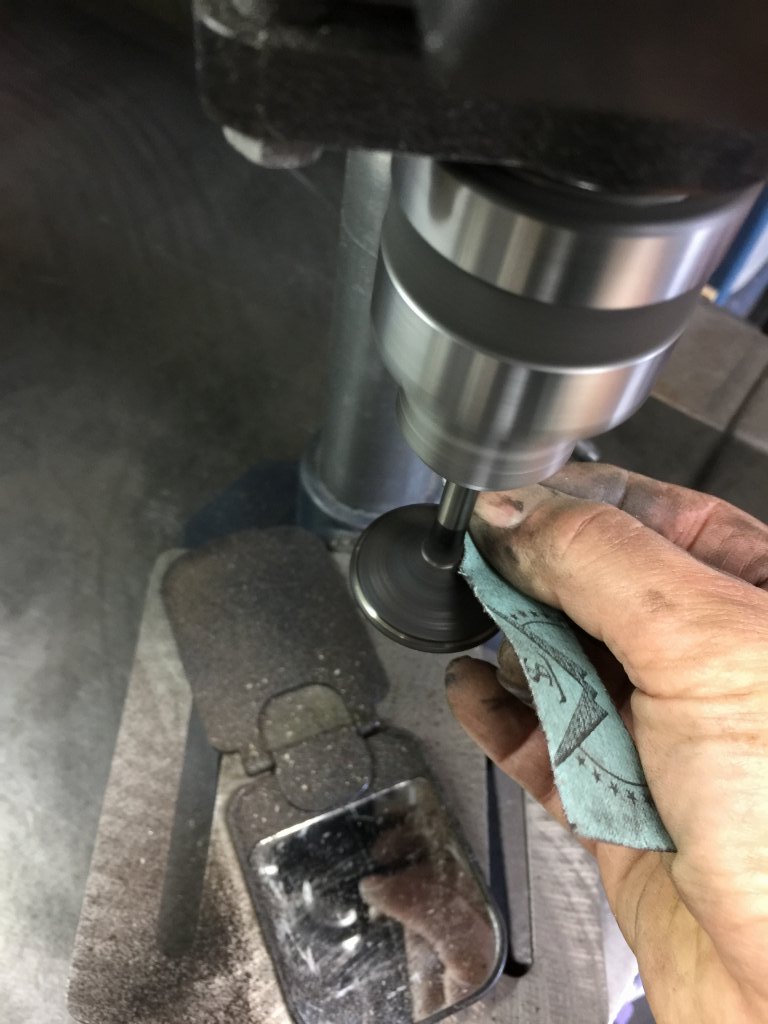

バルブはボール盤に軽くくわえて、サンドペーパーで研磨します。イメージ 3

鏡は傘の裏側も見えるように置いてあります。イメージ 4

簡単な研磨が終了しました。
イメージ 5

イメージ 6

塗装が終わったヘッドを準備し、バルブの擦り合わせをします。イメージ 7

バルブコンパウンドをフェイスに適量付けます。イメージ 8

タコ棒を使って1本ずつ擦り合わせします。イメージ 9

動画で見るとこんな感じ。

IMG 5374

擦り合わせが終わるとこんな感じです。
イメージ 10

ステムシールは耐熱性の高い赤いバイトン製を使用します。
シールを圧入したら、
スプリングの位置が正しいかデンタルミラーで確認しておきます。
イメージ 11

バルブスプリングも純正を継続使用します。イメージ 12

不等ピッチなので上下を間違いなく組み付けます。イメージ 13

バルブの組み付け終了です。
イメージ 14

ヘッド単体でバルブクリアランスを調整しておきます。イメージ 15

これでヘッドは完成です。
イメージ 16

続いてエンジン本体の組み立てです。
ロアクランクケースを準備します。イメージ 17

点検の終わったクランクを準備します。イメージ 18

カムチェーンを掛けてアッパーケースにセットし、
クランクホルダーを規定トルクで締め付けます。イメージ 19

次に、クラッチとミッションギヤを分解点検します。イメージ 20

摩耗も少なくいい状態です。ベアリングのみ新品交換します。イメージ 21

クラッチハブも規定トルクでしっかり固定します。イメージ 22

クラッチのプレート類も特に問題無いので、場所をローテーションして復元します。イメージ 23

インプット側の完成です。
イメージ 24
