GPZ1100 I.S様 バックステップ製作

エンジン外注作業の間、しばらく作業を中断していましたが、作業の再開です。
先ずはバックステップの製作から。
イメージ 1

ノーマルのステップホルダーは取外し、1人乗り仕様でワンオフ製作です。イメージ 2

イメージ 3

ノーマルのステッププレートを取り外します。イメージ 4

イメージ 5

乗車位置から計算したお勧めの位置にステップを設定します。
下の台紙にある十字マークの、3センチ下辺りに決定。
形状はJ系のワークスレーサー風とのこと。
イメージ 6

ノーマルと比べるとこんな感じです。イメージ 7

できた形を型紙からジュラルミン板に映して切り出します。イメージ 8

使用中のキズが目立たないようヘアライン仕上げしておきます。イメージ 9

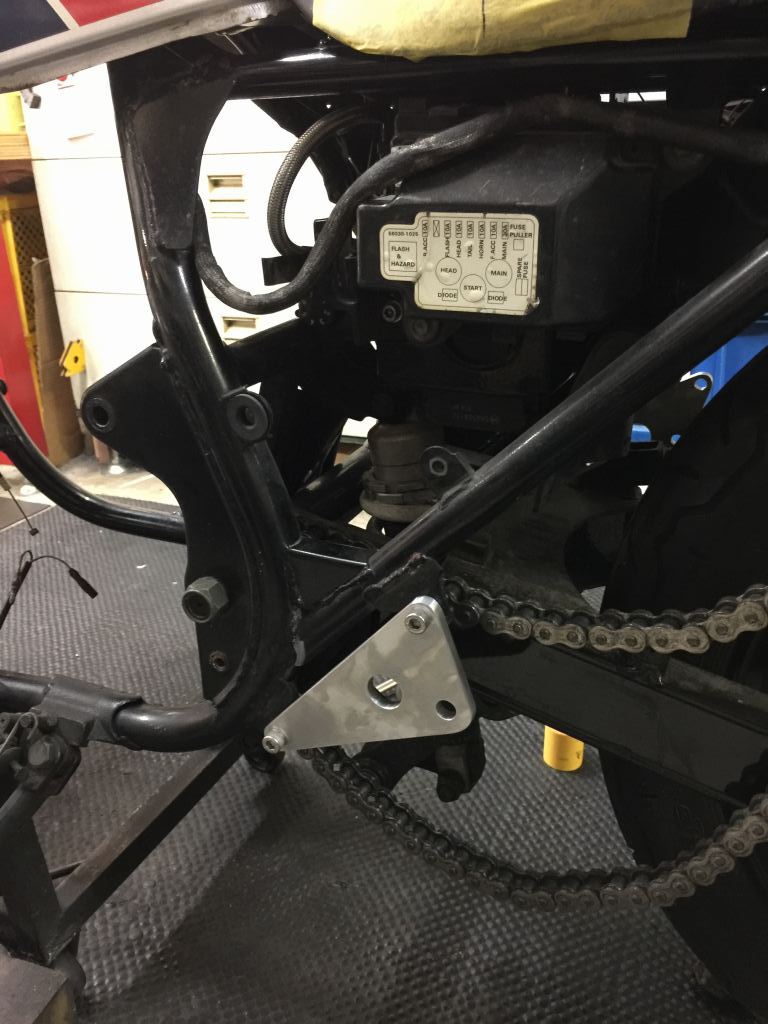

フレームに仮付けして確認します。イメージ 10

イメージ 11

マスターがインナーフェンダーに当たるので、マークした部分をカットします。イメージ 12

カット面は滑らかに、さりげなく仕上げます。イメージ 13

ブレーキホースは、ルートを変えて既存の物を継続使用とします。
将来、ホイールとブレーキをカスタムした時に最終仕様にする予定。
イメージ 14

ステップペグを付けるとこんな感じです。イメージ 15

左ステップはつま先とサイドスタンドが干渉するので、
スタンドの改造は必須です。
イメージ 16

スタンドの加工は、エンジンを積んで車重が決まってから行う予定です。イメージ 17
