交換用のクランクを探しに、バットモーターサイクルさんにやってきました。
・
探しておいていただいたZ1R1型のクランクを無事ゲット。
・
ガレージに戻り、今仕入れてきたクランクを点検します。
点検棒はスルリと入るので位相ズレはほとんどありません。
・
振れも極少です。
・

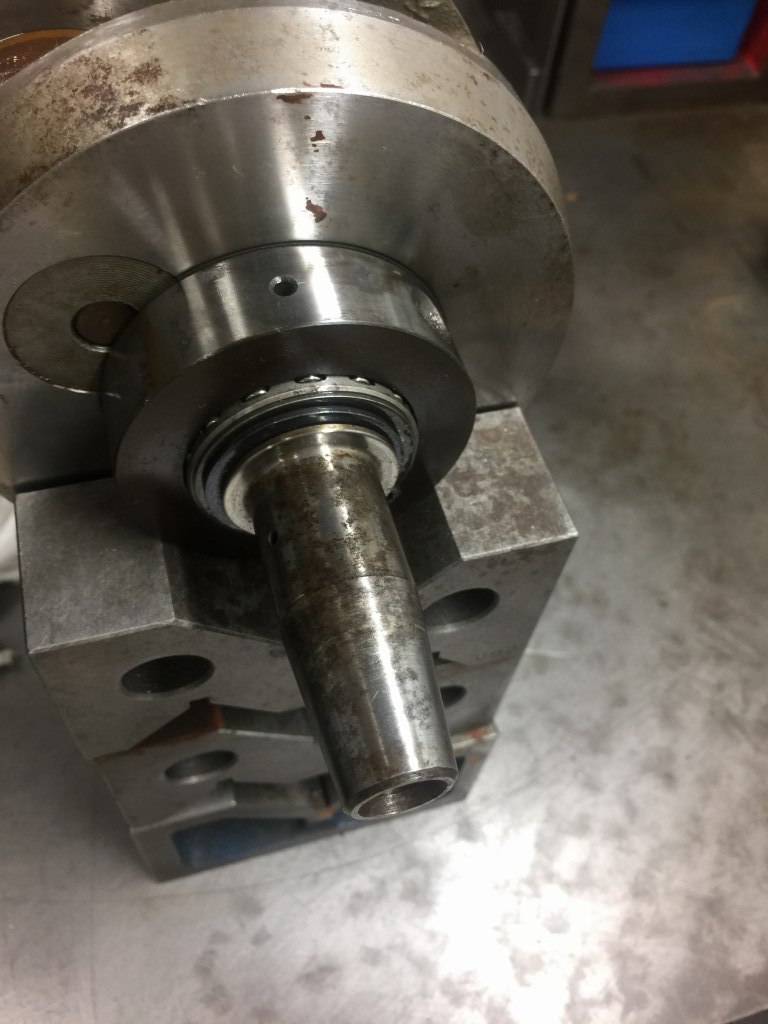

元のエンジンは分解途中で長期保管されていたそうで、
クランクエンドは両側とも少しサビが出ています。
・
1000番のペーパーでラッピングします。
・
この位まで磨けば大丈夫でしょう。
・
テーパーは当たりを付けるため、更にバルブコンパウンドで擦り合わせします。
・
50回ほどグリグリ回します。
・
洗浄してもう一度嵌めてみます。吸い付くようになったのでこれで大丈夫でしょう。
・

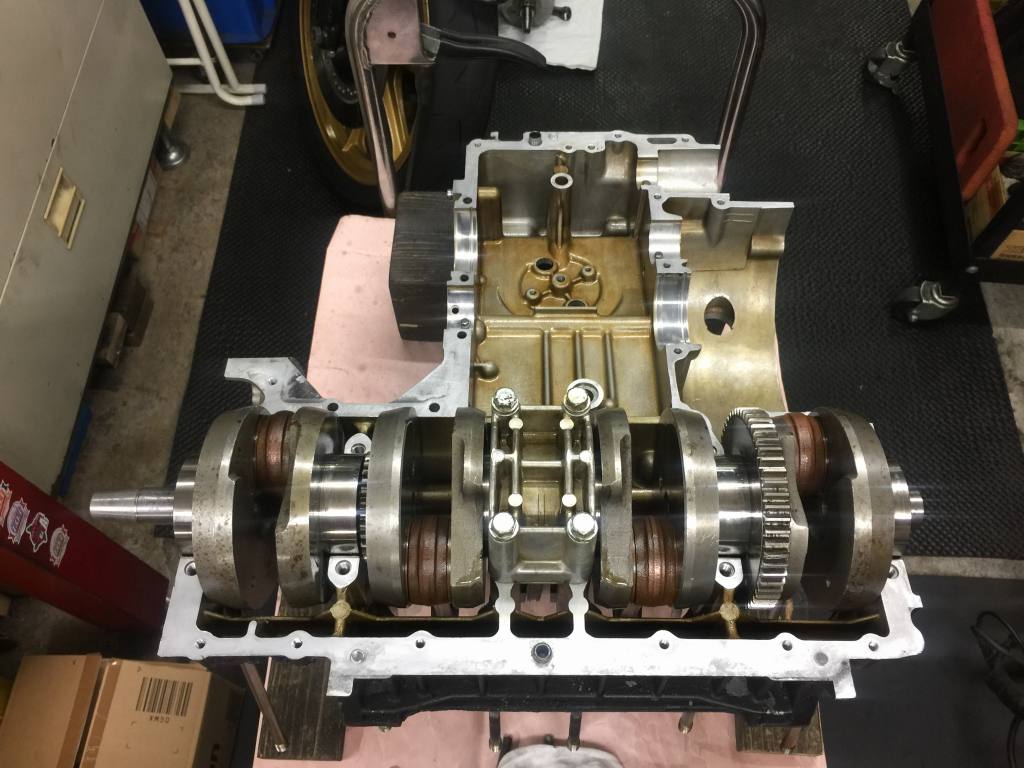

クランクをアッパーケースにセットします。
ここでも、スムーズに回るか点検します。
・
アウトプットシャフトは、スプラインのところが段付き摩耗してるので、
右側のMk2用に交換します。
・
前回のオーバーホール時に良品と交換したシャフトですが、
この6万キロでここまで摩耗してしまったようです。
・
Z1000A2までのシャフトは、スプロケットの掛かりが浅いので、
強度的に少々問題がありますね。
・
シャフトをMk2の物に組み替えます。
合わせてベアリング類も新品交換します。
・
インプット側も同じくベアリングを交換します。
・
組み上がったミッションをケースにセットします。
・
ロアケースとオイルポンプを取り付けます。
・
オイルパンとカバー類を取り付けます。
・
腰下が組み上がったところで、車載の準備です。
・
台の上にエンジンを載せ、そのままスライドして車載します。
・
腰下車載完了です。
・
フロントスプロケットも段付き摩耗していたので新品交換します。
今朝の未明に注文したら、その日のうちに入荷しました。
・
エンジンに取り付けます。
Mk2シャフトなので、スプラインが少し出る感じ。
スプロケットの取り付け剛性も上がります。
・
オフセットスプロケなので、1000J並みのトルクで締め付けます。
・
これでフロントスプロケット周りの信頼性は上がりますね。
・
ワイセコφ72ミリピストンとボーリング済シリンダーを手配したので、
明日、入荷したら組付けです。
角Z1000 エンジン腰下組み立て
Z1000A2 T.M様
