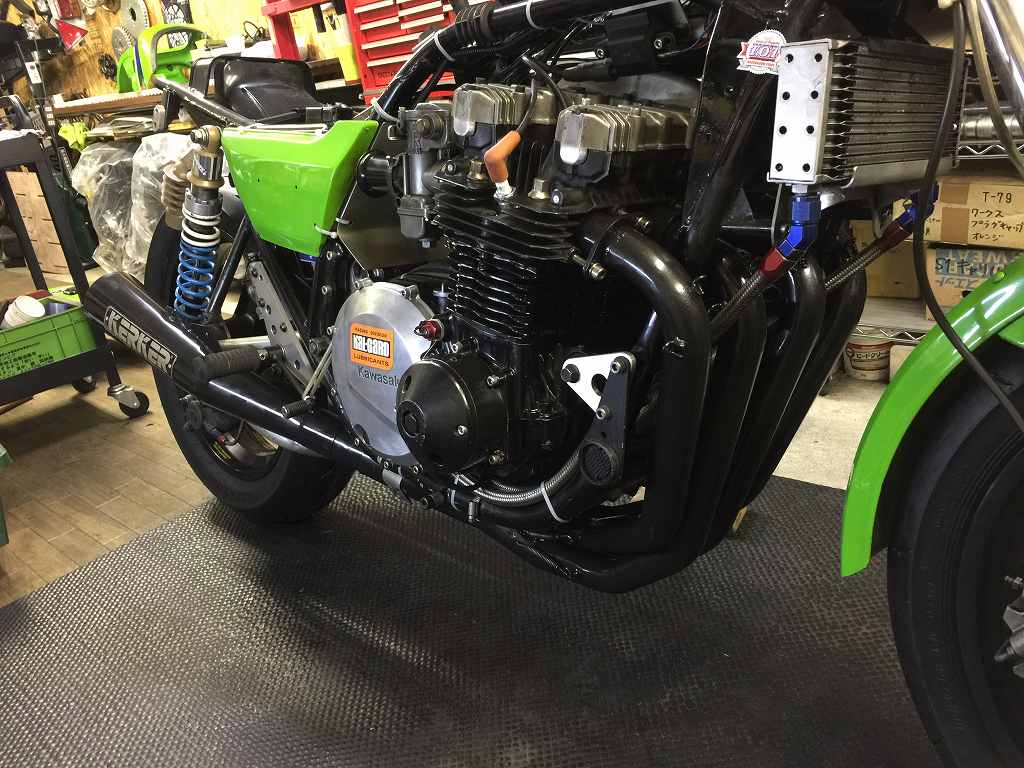

デモ車MONSTER#60　エンジン組み立て

傷んでいたプラグホールの修理部品が入荷したので、エンジンを復元します。

・
エンジンは、点検のためシリンダーまで分解した状態です。
・
シリンダーはワイセコφ73ピストン組み込みにあわせボーリング後、
筑波サーキット走行約400周+公道を少々。
浅いスカッフが少々ある程度です。

・
フレックスホーンで軽く修正しておきます。
・
フレックスホーンを掛けるとこんな感じです。

・
ピストンとリングは問題無いのでそのまま継続使用です。
・
シリンダーを挿入します。

・
ボアはφ73ミリなので、今回ヘッドガスケットは1100用の純正品を使用します。
・
ヘッドの方は、プラグホールのネジ穴の修理箇所が傷んだので、そのやり直しです。
・
プラグホールはM18に拡大され、アダプターでM14に変換する方法です。
とれてしまった既存のアダプターを変更し、
今回はツバ付きの形状としました。

・
外すことは無いので、ネジロックでしっかり固定します。
・
プラグと一緒にねじ込みます。

・
燃焼室側はこんな感じです。

・
ツバの厚み分、プラグが奥まってしまいます。
燃焼室容積もやや増えますが、影響は走行テストで判断することに。

・

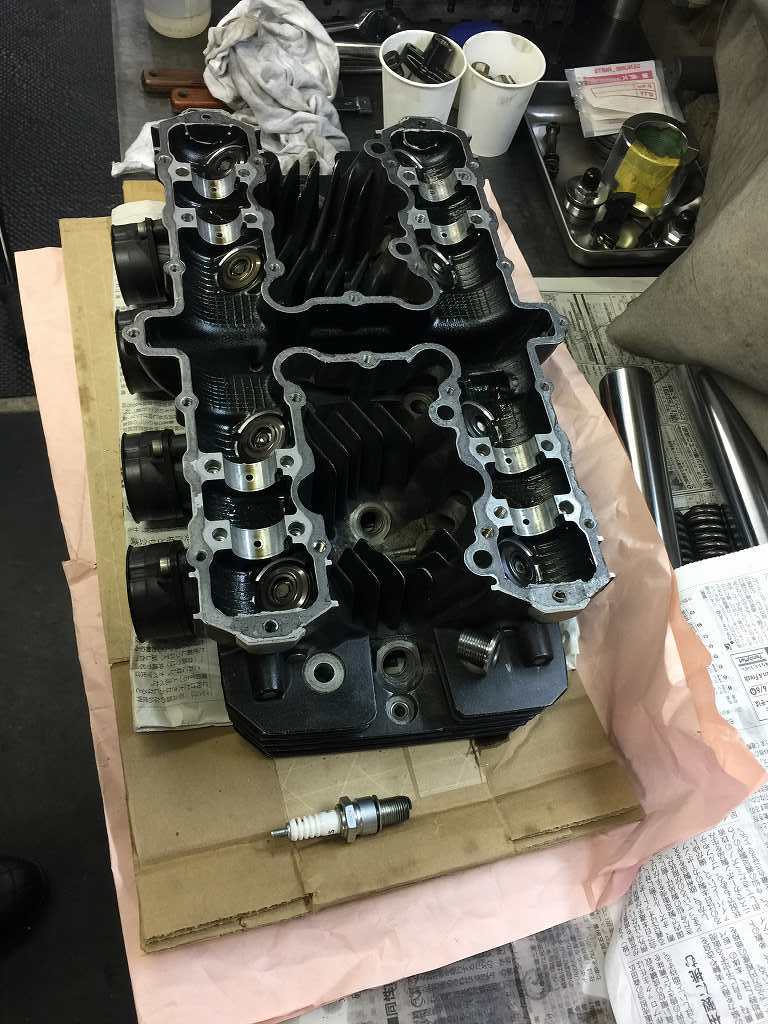

ヘッドを組み付けます。

・
修理したプラグホールはこんな感じ。
・
カムを取り付けます。カムはリフトが10.6ミリのWEB109です。
・
カムテンショナーは、ストロークの短いZRX系からノーマルに戻します。
