赤いニンジャ 完成間近

ようやくサンクチュアリさんのスイングアームが入荷したので取り付け確認します。
イメージ 1

その前に、ウイリーさんのリンクと延長したWPの組み合わせで、
バネとフレームが干渉することが解り、少し削っておきます。
イメージ 2

フルリバウンドの時、バネとフレームのセンスタ取り付け部分が干渉するので、1ミリ程削ります。
イメージ 10

確保したクリアランスは厚紙1枚分としました。
スイングアームを浮かせた時だけなのでこれで良いでしょう。
イメージ 11

削ったのは両側です。
イメージ 12

削った箇所はタッチペン。
イメージ 13

WP推奨のプリロードで仮組みしたところ、乗車1Gでのストロークが足りなかったので、
プリロードを6ミリ程減らします。
イメージ 14

車高は高めの設定で、1Gだとこのくらいです。
ローラーは目いっぱい下げてあるので、チェーンラインにはほとんど食い込みません。
イメージ 15

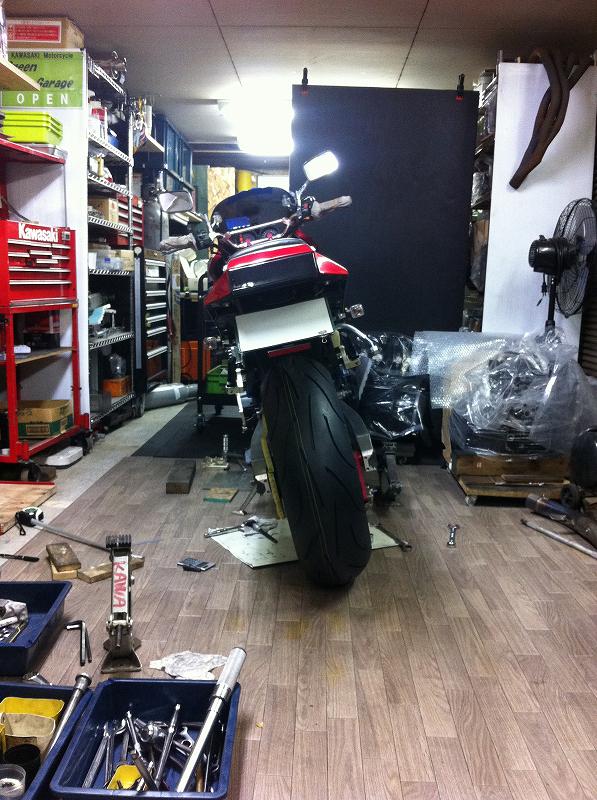

後ろから。
イメージ 16

インナーフェンダー下端とスイングアームも干渉しそうなので、粘土を持って確認します。
乗車1Gで残り20ミリでした。
イメージ 17

余裕を持って、40ミリ程カットすることにします。
イメージ 3

既存のサイレンサーとも干渉するので、エキパイのレイアウトも変更します。
イメージ 4

エンジン下の差込部分を外側にねじって、後は最後の曲がりを修正すれば、
最少減の加工ですみそうです。
イメージ 5

少しカチ上げスタイルにしたかったので、針金のラインにしましょう。
サイレンサーはショートタイプに変更予定。
イメージ 6

レーサーの方は、できたばかりのスペアエンジンに交換したので、
慣らしとMJNのセッティングに出かけます。
イメージ 7

イメージ 8

遠方まで出張予定があったので、タイミングよく慣らしができました。
中央道 駒ヶ岳SAにて。
イメージ 9
